Do design da PCB à produção em massa, a Fanway oferece serviços de fabricação de PCB de divulgação rápida como soluções de um balcão para atender aos seus diversos requisitos de projeto e acelerar seu tempo até o mercado.

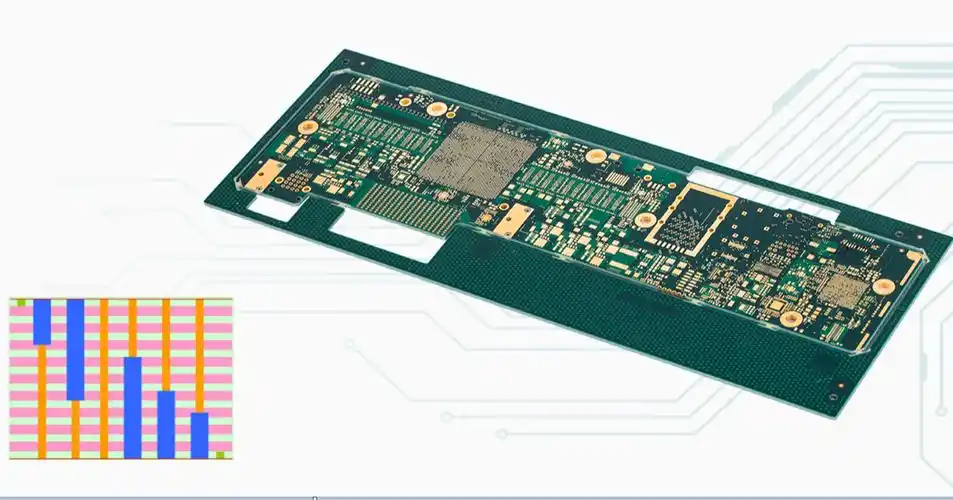

PCB IDH (PCB de interconexão de alta densidade) é um tipo de placa de circuito impressa que oferece uma densidade de fiação significativamente mais alta por unidade de área em comparação aos PCBs tradicionais. A fabricação de PCB de IDH se tornou rapidamente a solução final para projetar dispositivos eletrônicos menores, mais compactos e duráveis. Os principais recursos incluem:
Larguras/espaços mais finos de traço(até 3/3 mil) permitindo conexões mais densas em áreas restritas.
Microvia(normalmente <150μm de diâmetro) facilitando interconexões de alta densidade entre camadas.
Vias cegas/enterradasConectando camadas internas sem penetrar superfícies externas, reduzindo o tamanho da placa em até 60% e aumentando a integridade do sinal.
Contagem de camadas altas(Até mais de 20 camadas) para apoiar arquiteturas multicamadas complexas.
Como especialista em PCB de IDH, a Fanway Technology aproveita mais de 12 anos de experiência em fabricação avançada de IDH para fornecer soluções personalizadas para indústrias que requerem precisão e confiabilidade:
Médico:Dispositivos implantáveis, equipamento de diagnóstico.
Automotivo:Sistemas de gerenciamento de bateria do ADAS, EV.
Comunicações 5G:Placas de servidor de alta velocidade, mmwave módulos.
Eletrônica de consumo:Smartphones dobráveis, sensores de IoT miniaturizados.
A Fanway está comprometida em ser seu fornecedor e fornecedor de PCB de HDI confiável na China, combinando processos certificados pela ISO 9001 com os padrões IPC-6012 Classe 3 para garantir o desempenho da missão crítica.
Temos um sistema estrito de controle de qualidade na fabricação, temos vários testes como AOI, raios-X, testes elétricos e assim por diante para inspecionar PCB e componentes, garantindo um produto de alta qualidade.
Temos uma cadeia de suprimentos estável que nos permite obter matérias -primas a custos mais baixos. O sistema de rastreamento on-line e a fabricação all-in-one podem nos ajudar a reduzir o custo.
O sistema de rastreamento on -line nos permite rastrear o status do seu pedido e controlar melhor o cronograma de produção e entregar a PCB HDI a tempo.
Nossa equipe dedicada o ajuda do conceito à produção.
| Classe tecnológica | Estrutura | Complexidade | Aplicações |
| HDI Classe 1 | 1+n+1 | Baixo | Eletrônicos de consumo básicos, dispositivos simples |
| HDI Classe 2 | 2+n+2 | Médio | Eletrônico de consumo avançado, automotivo |
| HDI Classe 3 | 3+n+3 | Alto | Dispositivos de alto desempenho, 5G, sistemas de IA |
| Classe 4 do HDI | 4+n+4 | Extremamente alto | Aplicações de ponta, semicondutor |
| Contagem de camadas | 1-108L |
| Espessura da placa de acabamento | 0,2mm-10,0mm |
| Tamanho máximo do painel | 610mm *1200mm |
| Termine a espessura do cobre | 0,5 oz-12oz |
| Largura da linha min | 2,5mil/2,5mil |
| Tamanho do orifício de acabamento min | 0,1 mm |
| Proporção máxima de aspecto | 25: 1 |
| Tolerância ao controle de impedância | +/- 10% |
| Acabamentos de superfície | Hasl (lf), enlg, lmmersion lata, lmmersion prateado, dedo dourado, tábua cheia com revestimento de ouro duro, osp, eneplg |
| Materiais: | FR-4 TG150/TG170, ROGERS, ARLON, TACONIC, TUC TU-872 SLK, TU-883, Panasonic M6/M7, Bergguist etc. |

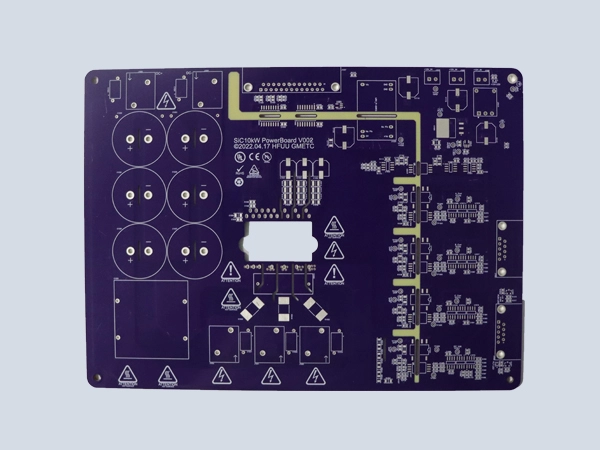

6L LED PCB fotoelétrico com HDI de 1 etapa

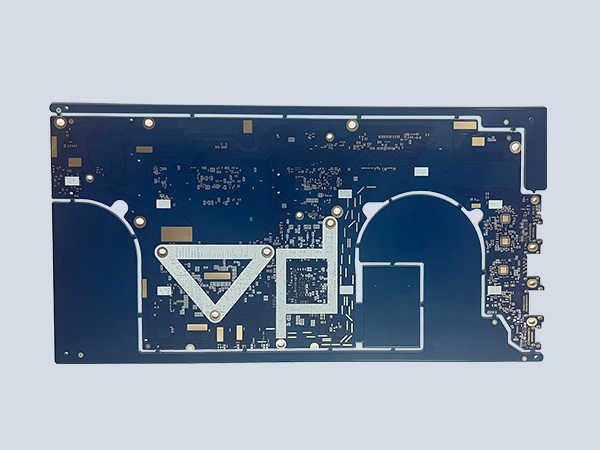

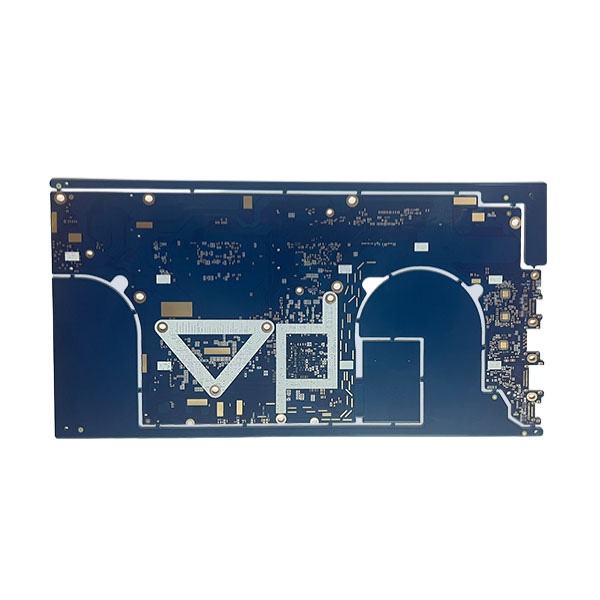

Laptop 8L placa-mãe com HDI em duas etapas

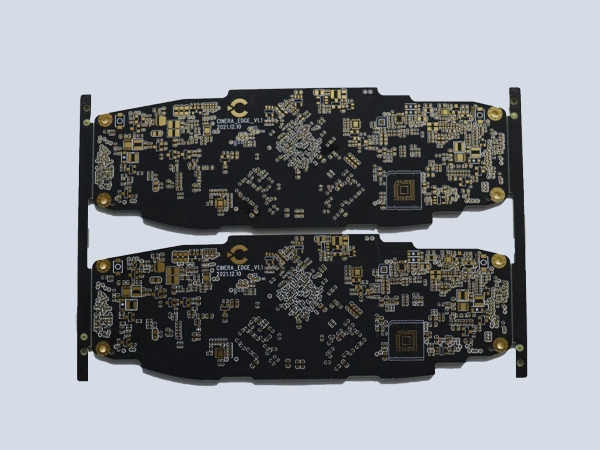

14L Rogers Hybrid PCB com HDI de 1 etapa

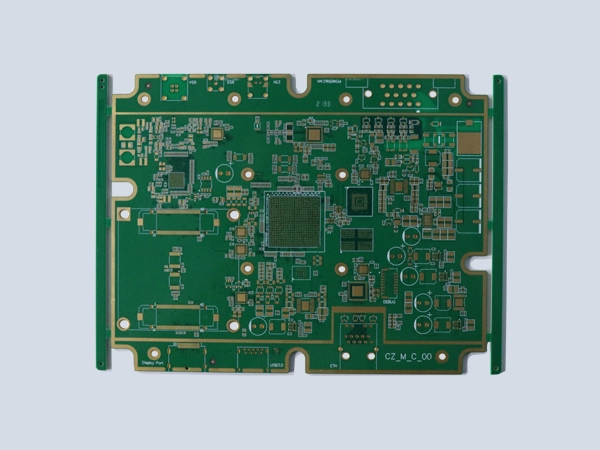

HDI multicamada cega via PCB
