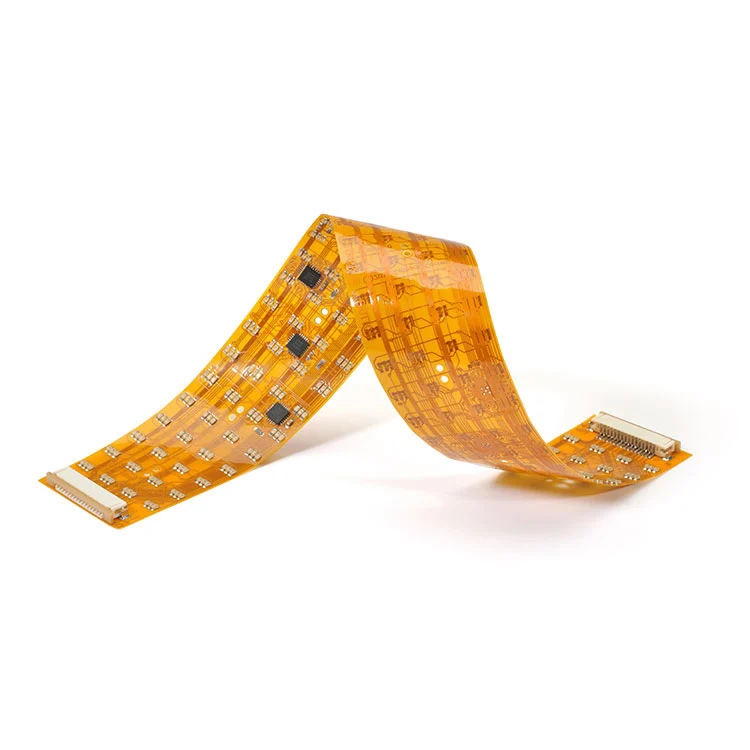

Placas de circuito impresso flexíveis(FPC PCBs) são uma inovação que remodelou a estrutura da eletrônica moderna, permitindo conexões de circuito flexíveis, leves e de alta densidade. Ao contrário dos PCBs rígidos tradicionais, os PCBs FPC são feitos de materiais de base flexíveis, como poliimida (PI) ou poliéster (PET), que podem dobrar, dobrar ou torcer sem quebrar o circuito. Essa característica única permite que os designers obtenham estruturas de produtos menores, mais finas e mais dinâmicas.
Os PCBs FPC são amplamente utilizados em dispositivos vestíveis, instrumentos médicos, sistemas automotivos, smartphones e sistemas de controle industrial. Sua flexibilidade e desempenho superior fazem deles uma base crítica para a evolução da eletrônica compacta e multifuncional.
As principais características dos PCBs FPC incluem:
Leve e fino: A espessura pode ser tão baixa quanto 0,1 mm, tornando-o adequado para dispositivos eletrônicos miniaturizados.
Alta confiabilidade: Circuitos de cobre flexíveis reduzem erros de fiação e melhoram a integridade geral do sinal.
Resistência ao calor e a produtos químicos: O substrato de poliimida garante desempenho estável em ambientes agressivos.
Excelente capacidade de flexão dinâmica: Adequado para dispositivos com peças móveis ou dobráveis.
Em essência, o FPC PCB permite uma combinação perfeita de funcionalidade, durabilidade e flexibilidade, apoiando a liberdade de design exigida pela próxima geração de inovação eletrônica.
O princípio de funcionamento de um PCB FPC reside em sua estrutura em camadas, que permite que traços condutores de cobre sejam impressos em um filme isolante flexível. A estrutura geralmente consiste em:
Material Base (Substrato): Poliimida (PI) ou filme PET que proporciona flexibilidade mecânica e isolamento.
Camada adesiva: une a folha de cobre ao substrato (pode ser do tipo adesivo ou sem adesivo).
Folha de Cobre: Camada condutora para transmissão de corrente.
Filme Coverlay: Protege o circuito contra danos ambientais e fornece isolamento.
Camada de Reforço (opcional): Fortalece áreas de conectores ou pontos de montagem.
Abaixo está uma tabela detalhada que resume as principais especificações técnicas comumente usadas na fabricação profissional de PCB FPC:
| Parâmetro | Especificação | Descrição |
|---|---|---|
| Material Básico | Poliimida (PI) / PET | Material de substrato flexível e resistente ao calor |
| Espessura do Cobre | 1/3 onças – 3 onças | Determina a capacidade de transporte de corrente |
| Contagem de camadas | 1 – 6 camadas | Depende da complexidade do circuito |
| Largura/espaçamento mínimo da linha | 0,05 mm / 0,05 mm | Define a precisão da densidade do circuito |
| Acabamento de superfície | ENIG, OSP, HASL, Prata de Imersão | Garante soldabilidade e proteção contra corrosão |
| Raio de curvatura | ≥0,5 mm | Indica flexibilidade e durabilidade durante a flexão |
| Temperatura operacional | -40°C a +150°C | Adequado para ambientes de alta temperatura |
| Máscara de solda | Amarelo, Preto, Verde, Transparente | Fornece revestimento estético e protetor |
| Controle de Impedância | ±10% | Mantém a estabilidade da transmissão do sinal |
Esses parâmetros técnicos afetam diretamente o desempenho elétrico, a durabilidade mecânica e a eficiência de integração de produtos dos PCBs FPC. A combinação correta de materiais e design garante uma transmissão de sinal estável mesmo em condições mecânicas extremas.
Ao considerar o design de PCB para dispositivos eletrônicos modernos, o FPC PCB oferece versatilidade e confiabilidade incomparáveis em comparação com placas rígidas. As razões por trás de sua crescente popularidade baseiam-se em três grandes vantagens de engenharia:
Os PCBs FPC permitem que os engenheiros criem interconexões tridimensionais dobrando e dobrando a placa para se ajustar a geometrias complexas de dispositivos. Esse recurso reduz significativamente os requisitos de espaço e permite o design de dispositivos mais finos, leves e ergonômicos — essenciais em smartphones, câmeras e dispositivos médicos.
Com menos juntas de solda e conectores, os PCBs FPC reduzem o risco de conexões soltas e interferência de sinal. Eles são altamente resistentes à vibração, tornando-os ideais para aplicações automotivas e aeroespaciais onde o desempenho consistente é crucial.
A uniformidade dos traços de cobre e o design de impedância controlada ajudam a manter a integridade do sinal em altas frequências. Isto é especialmente vital em sistemas de comunicação de alta velocidade, módulos IoT e sensores avançados.
Simplifica a montagem e reduz erros de fiação.
Oferece excelente desempenho de dissipação de calor.
Permite montagens eletrônicas leves e miniaturizadas.
Suporta produção automatizada com altas taxas de rendimento.
Eletrônicos de consumo: smartphones, tablets, telas dobráveis, câmeras.
Equipamentos Médicos: Marca-passos, sistemas de diagnóstico por imagem, biossensores.
Eletrônica Automotiva: Painéis de instrumentos, iluminação LED, sistemas de airbag.
Automação Industrial: Painéis de controle, braços robóticos e sensores inteligentes.
Ao integrar essas capacidades, os PCBs FPC não são apenas um componente tecnológico, mas uma vantagem de design estratégico que define a inovação e a competitividade dos produtos na fabricação de eletrônicos atual.
Selecionar o fornecedor certo de PCB FPC é essencial para alcançar desempenho estável do produto e confiabilidade a longo prazo. Ao avaliar um fabricante, considere os seguintes aspectos:
Certifique-se de que o fabricante esteja equipado com máquinas de perfuração a laser avançadas, sistemas de gravação de precisão e inspeção óptica automática (AOI) para manter a precisão dimensional e a consistência.
PCBs FPC de alta qualidade dependem de materiais certificados, como filmes de poliimida Dupont™ ou Panasonic™, combinados com folhas de cobre de alta pureza. Processos rigorosos de controle de qualidade, como conformidade com IPC Classe 3 e certificação ISO 9001, são indicadores de confiabilidade de fabricação.
Um fornecedor profissional deve oferecer suporte técnico completo – desde o projeto inicial do layout do circuito até a simulação de impedância, prototipagem e produção em massa – garantindo que o produto final atenda aos requisitos de desempenho e custo.
PCBs FPC confiáveis passam por vários processos de teste, incluindo:
Teste elétrico (teste E) para detecção de abertura/curto.
Testes de flexão e flexão para confirmar a resistência mecânica.
Testes de choque térmico e envelhecimento para durabilidade ambiental.
Inspeção microscópica para uniformidade de traços e qualidade de adesão.
Ao escolher um fornecedor experiente e certificado, você pode reduzir significativamente os riscos de produção, melhorar a confiabilidade e otimizar o tempo de colocação no mercado.
Q1: Qual é a diferença entre FPC PCB e PCB rígido?
A1: A principal diferença está na flexibilidade e na estrutura. Os PCBs FPC usam materiais flexíveis, como a poliimida, que permitem dobrar e dobrar, enquanto os PCBs rígidos são feitos de substratos sólidos FR-4. Os PCBs FPC são ideais para dispositivos compactos ou móveis, enquanto os PCBs rígidos são usados para estruturas estáticas e grandes.
Q2: Os PCBs FPC podem lidar com aplicações de alta corrente?
A2: Sim, com espessura de cobre adequada e gerenciamento térmico, os PCBs FPC podem lidar efetivamente com altas correntes. FPCs multicamadas com cobre reforçado podem suportar cargas pesadas em sistemas automotivos, de energia e de controle industrial.
Em uma era em que flexibilidade, confiabilidade e precisão definem o avanço tecnológico, os PCBs FPC desempenham um papel insubstituível na alimentação da próxima geração de dispositivos eletrônicos. Sua capacidade de combinar estrutura leve, desempenho de alta velocidade e adaptabilidade de design os torna uma pedra angular da inovação em diversos setores – desde eletrônicos de consumo até tecnologia médica e muito mais.
NoFanway, nos especializamos em fornecer soluções de PCB FPC de engenharia personalizada que atendem aos padrões industriais mais exigentes. Com instalações de fabricação avançadas, testes de qualidade rigorosos e um compromisso com a satisfação do cliente, a Fanway garante que cada circuito flexível ofereça desempenho máximo e durabilidade a longo prazo.
Se você está desenvolvendo eletrônicos de alto desempenho e procurando um parceiro confiável de PCB FPC, não hesite emContate-noshoje. A equipe de engenharia da Fanway fornecerá orientação especializada, suporte de design e serviços de produção completos para dar vida às suas ideias inovadoras.
-
