A Fanway é especializada em fornecer serviços de montagem de PCB de ponta a ponta eficiente e confiáveis, adaptados precisamente aos seus requisitos exclusivos para acelerar o sucesso do seu produto.

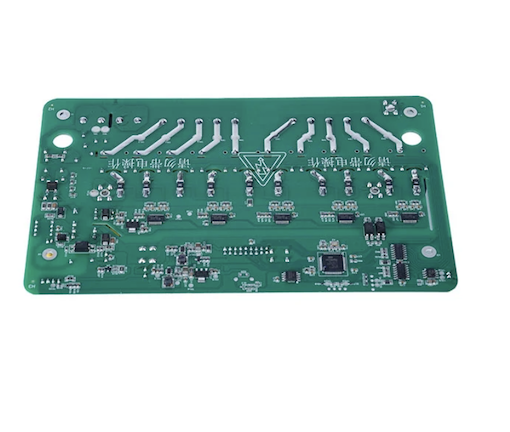

O conjunto SMT e THT de placa PCB de prototipagem rápida fornecido pela Fanway começa com uma revisão DFM que detecta espaçamento de almofada, tamanho de furo e problemas de folga de componente antes que o primeiro componente seja colocado. Em seguida, montamos sua placa usando posicionamento SMT, através de soldagem por furo e testes completos. Com entrega em 24 horas a partir da confirmação do arquivo, você recebe placas de trabalho com rapidez suficiente para manter o desenvolvimento em andamento. Uma peça é o mínimo para flexibilizar seu orçamento e pagamento.
1. Validação antecipada, redução de risco
A montagem SMT e THT da placa PCB de prototipagem rápida permite que você teste seu projeto de circuito no mundo físico antes de se comprometer com ferramentas de produção caras e grandes pedidos de componentes. Detectar uma falha de projeto neste estágio custa uma fração do que seria necessário para retrabalhar um lote produzido em massa. Uma iteração de protótipo pode evitar uma perda catastrófica que, de outra forma, seria descoberta somente após milhares de unidades serem construídas.
2. Iteração acelerada de P&D
O retorno rápido, normalmente 24 horas, significa que sua equipe de engenharia pode receber novas revisões da placa em poucos dias e começar os testes imediatamente. Ciclos de iteração mais curtos permitem mais refinamentos de design dentro do mesmo cronograma do projeto, melhorando diretamente a maturidade do produto antes do lançamento da produção.
3. Desenvolvimento paralelo de firmware
As placas de protótipo fornecem uma plataforma de hardware real para engenheiros de software escreverem e testarem código incorporado. Em vez de esperar pelas placas de produção, o desenvolvimento do firmware pode prosseguir em paralelo com a validação do hardware, comprimindo o cronograma geral do projeto. Este fluxo de trabalho paralelo é essencial para atender às janelas restritas do mercado.
4. Estrutura de custos controlada
A produção de pequenos lotes mantém as despesas da fase de protótipo muito abaixo do custo de uma produção completa. Equipes de P&D e startups podem solicitar exatamente o número de placas necessárias para testes, evitando excesso de estoque e gastos de capital desnecessários. Esta flexibilidade torna a prototipagem acessível mesmo para projetos com orçamentos limitados.
A Fanway entende as demandas da fase de prototipagem: velocidade, precisão e controle de custos. Aqui estão as vantagens específicas que fazem com que os engenheiros voltem sempre.
1. Execução extremamente rápida:dos arquivos Gerber às placas enviadas em 24 horas. Os ciclos de giro rápido padrão levam de 3 a 7 dias; nossa entrega em 24 horas permite que as equipes de engenharia concluam mais rodadas de validação de projeto dentro do mesmo cronograma do projeto.
2. Sem quantidade mínima de pedido:construir de 1 a 50 unidades com boa relação custo-benefício. As equipes de P&D e as startups podem solicitar exatamente o que precisam para testes sem se comprometer com grandes quantidades, mantendo os orçamentos de protótipos sob controle.
3. Acompanhamento de produção em tempo real:através do nosso portal de produção online, os clientes podem monitorar o progresso da montagem a qualquer momento. O status de cada quadro é transparente, desde a colocação até o teste, e cada etapa é rastreável, de modo que o agendamento do projeto não depende mais de e-mails ou telefonemas.
4. Capacidade de posicionamento de precisão:Os sistemas de posicionamento ASM SiPlace SX2 alcançam precisão de posicionamento de 0,1 mm para componentes 01005. Esse nível de precisão garante que os componentes em miniatura sejam colocados corretamente em placas de alta densidade, o que determina diretamente se um protótipo usando embalagens ultrapequenas funcionará corretamente.
5. Suporte de tecnologia mista:Conectores SMT, THT e press fit podem ser montados na mesma placa. Quando seu projeto inclui chips BGA e conectores grandes, você não precisa dividir a produção entre vários fornecedores; completamos tudo em uma única instalação.
6. Manipulação de BGA e CSP:Os componentes BGA e CSP com passo de 0,3 mm são montados e verificados com inspeção por raios X. Isso suporta projetos que usam a última geração de dispositivos de grade de esferas de passo fino. A qualidade da junta de solda para estes componentes não pode ser confirmada apenas pela inspeção óptica; O raio X é o único método de verificação.
7. Apoio ao desenvolvimento sem riscos:A verificação gratuita do DFM detecta erros de projeto antes da produção, e as estatísticas mostram que 83% dos problemas de montagem se originam de falhas de fabricação no estágio de projeto. Para proteção de IP, assinamos acordos de confidencialidade e usamos transferência de dados criptografados para que seus arquivos de design não sejam vazados ou usados para outros fins. Para o fornecimento de componentes, temos acesso a mais de 20 milhões de peças em estoque e nos integramos com grandes distribuidores como Mouser e DigiKey, portanto, componentes de protótipos em pequenas quantidades não são uma preocupação em relação a quantidades mínimas de pedidos ou prazos de entrega.
O serviço de montagem de placa PCB de prototipagem rápida SMT e THT da Fanway é amplamente utilizado nos seguintes campos.
Dispositivos IoT e wearables:fator de forma pequeno, alta densidade e baixo consumo de energia exigem posicionamento preciso e iteração rápida durante a prototipagem. Os produtos típicos incluem sensores inteligentes, bandas de monitoramento de saúde e módulos de comunicação sem fio.
Módulos de controle automotivo:na eletrônica veicular exigem alta confiabilidade e resiliência ambiental. Protótipos de ECU, placas de gerenciamento de bateria BMS e módulos de controle de carroceria exigem verificação funcional indispensável e testes de confiabilidade na fase de protótipo.
Ferramentas de diagnóstico médico:os dispositivos médicos envolvem aprovação regulatória rigorosa; a validação completa na fase de protótipo é um pré-requisito para a certificação subsequente da FDA ou CE. Isso inclui placas principais de monitores, placas de controle de ultrassom e equipamentos de diagnóstico portáteis.
Sistemas de teste aeroespaciais:requisitos de alta confiabilidade significam que cada alteração no projeto deve ser verificada fisicamente. Placas de protótipo para controladores de aviônicos e sistemas de aquisição de dados de testes de voo precisam atender às especificações de revestimento conformal de nível militar e conector de encaixe por pressão THT.
Equipamentos de telecomunicações e redes:placas complexas de alta velocidade se beneficiam da montagem de protótipos para validar a integridade do sinal antes da produção. Isso inclui placas-mãe de roteadores, placas de controle de módulos ópticos e placas de RF de estação base.
O teste de montagem SMT e THT de placa PCB de prototipagem rápida é uma etapa crítica na fabricação de eletrônicos. Fanway oferece uma gama abrangente de serviços de teste.
O In Circuit Testing verifica o desempenho elétrico de componentes e circuitos individuais na placa montada, detectando rapidamente curtos, aberturas e desvios de parâmetros dos componentes.
Os testes funcionais confirmam que a placa opera conforme projetado em condições operacionais reais, simulando cenários reais de uso.
O teste Burn In submete as placas à operação prolongada para identificar falhas iniciais antes que cheguem ao campo, garantindo que as placas entregues não apresentem falhas ocultas durante a operação contínua.
A inspeção óptica automatizada detecta defeitos de soldagem, erros de posicionamento de componentes e problemas de polaridade, abrangendo uma inspeção abrangente da qualidade da aparência da junta de solda.
A inspeção por raios X fornece visibilidade de juntas ocultas, como BGAs e LGAs, que não podem ser inspecionadas opticamente, confirmando a integridade da junta de solda para dispositivos de matriz de grade esférica.
Má qualidade de solda, incluindo juntas frias, pontes de solda e solda insuficiente.
Prevenção:perfis de refluxo controlados e inspeção de pasta de solda SPI, onde a espessura e o formato da pasta são registrados para cada placa.
Erros de posicionamento de componentes envolvendo orientação ou posição incorreta.
Prevenção:Inspeção AOI após colocação e verificação de raios X para BGAs.
Incompatibilidade de pacote onde o pacote de componentes não corresponde ao design da placa PCB.
Prevenção:Revisão do DFM antes da produção, onde nossa equipe de engenharia verifica as dimensões da embalagem de cada componente.
Erros de arquivo, como camadas Gerber ausentes ou arquivos de perfuração incorretos.
Prevenção:verificação de engenharia de todos os arquivos recebidos para garantir a integridade da camada e as coordenadas corretas da perfuração.
| Método de montagem | Principais vantagens | Aplicativos mais adequados |
|---|---|---|
| Montagem em superfície (SMT) | Alta densidade, miniaturização, alta eficiência | Eletrônicos de consumo, equipamentos de comunicação, placas-mãe de computadores e outros produtos que exigem um grande número de componentes. |
| Orifício passante (THT) | Alta resistência mecânica, excelente potência/dissipação térmica | ECUs aeroespaciais, militares, automotivos, módulos de potência, conectores e outros cenários de alta confiabilidade. |
| Montagem Mista | Combina desempenho e confiabilidade, máxima flexibilidade de design | Eletrônica automotiva, dispositivos médicos, controles industriais e outros produtos complexos que precisam de chips de alta densidade e componentes de alta potência. |
| Montagem de protótipo | Retorno rápido, baixo custo, validação de projeto | Estágios de desenvolvimento de hardware – para testes e design iterativo, reduzindo riscos de produção em massa. |
