A Fanway é especializada em fornecer serviços de montagem de PCB de ponta a ponta eficiente e confiáveis, adaptados precisamente aos seus requisitos exclusivos para acelerar o sucesso do seu produto.
O estêncil SMT, também conhecido como estêncil de PCB, é uma ferramenta importante no processo de produção do SMT. Sua função principal é garantir a solda de alta qualidade dos componentes eletrônicos através da impressão precisa da pasta de solda. Seja para produção em massa ou montagem de alta precisão, o SMT STENCIL sempre desempenhou um papel importante na melhoria da eficiência da produção, reduzindo os custos e garantir a qualidade do produto. A Fanway é especializada em estênceis de corte a laser para montagem de PCB, oferecendo precisão incomparável, reviravolta rápida e suporte global. Nós projetamos estênceis SMT de precisão projetados para otimizar os processos da tecnologia de montagem de superfície (SMT). Como parceiro de confiança dos fabricantes de PCBA em todo o mundo, nossos estênceis de corte a laser garantem deposição consistente de pasta de solda, defeitos reduzidos e maior eficiência de produção.

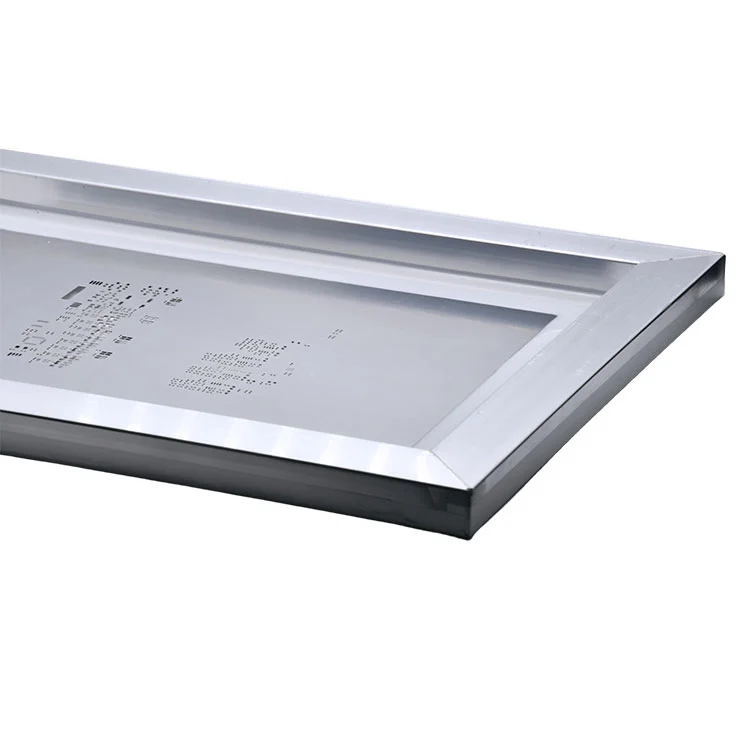

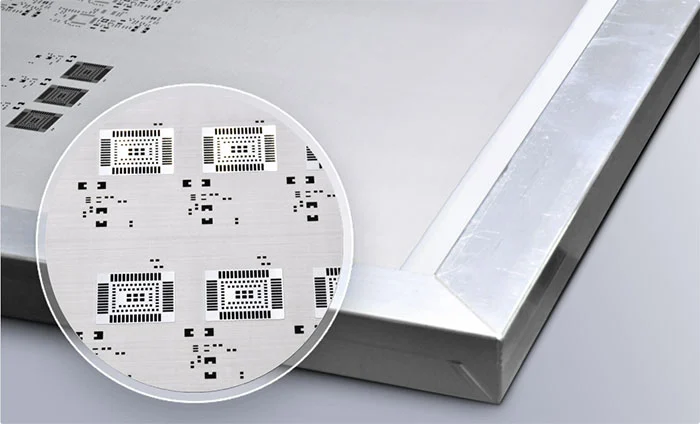

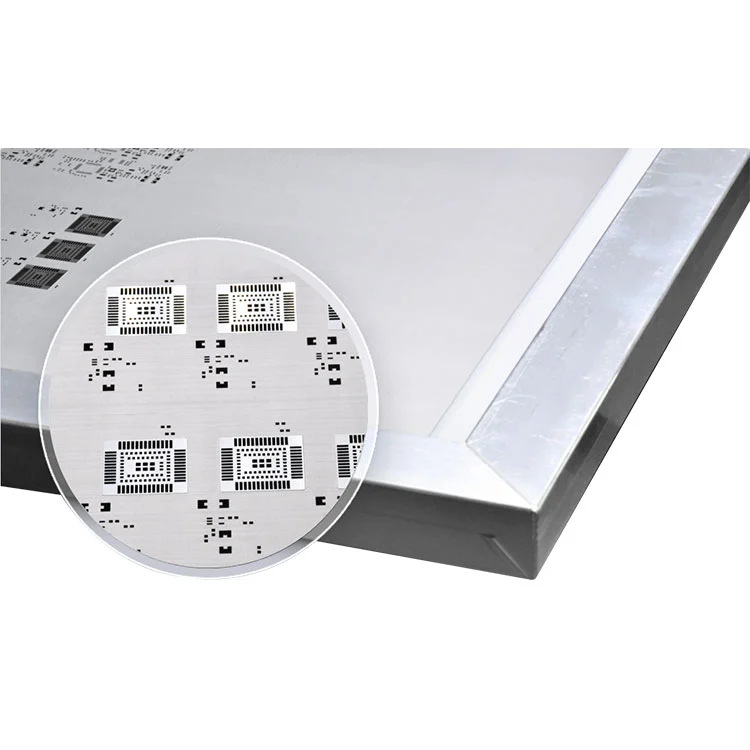

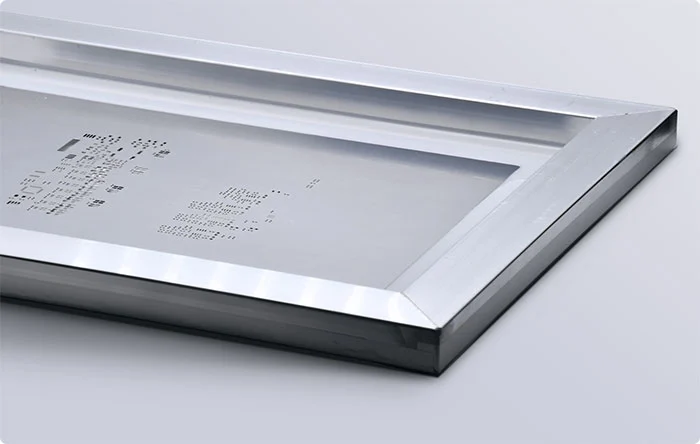

Este estêncil é fixado dentro de uma estrutura rígida permanentemente, com a assistência de uma borda de malha. Esta borda de malha permite que a folha de estêncil seja esticada firmemente, garantindo uma superfície plana e estável. Esse alongamento apertado está alcançando a impressão de alta precisão. Comparado a um estêncil SMT sem moldura, é mais conveniente, pois não há necessidade de esticar o estêncil por si só, e é mais adequado para execuções de produção de alto volume.

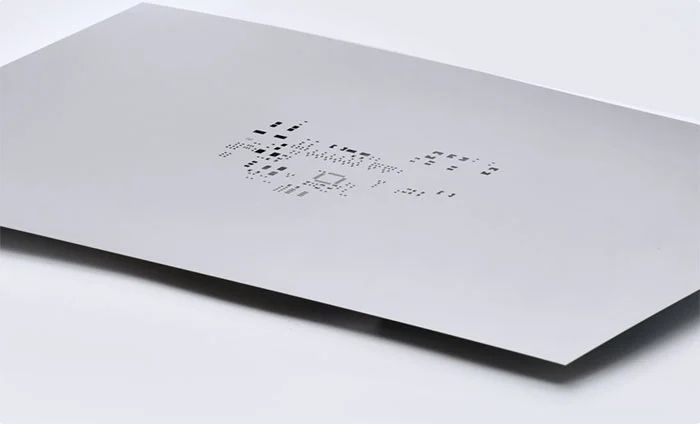

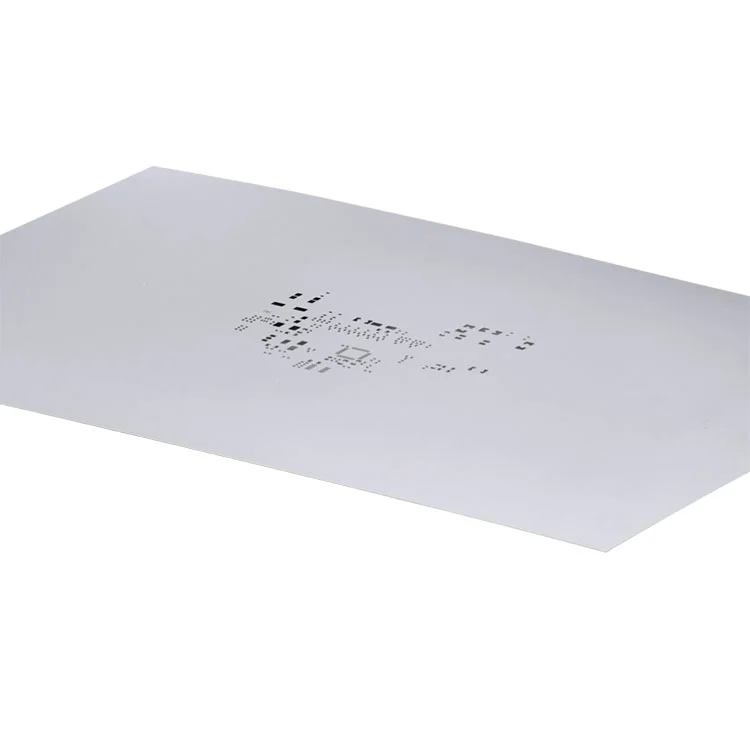

Os estênceis SMT sem moldura, também conhecidos como folhas, são 100% folhas de corte a laser. Você pode usá -los com quadros reutilizáveis. Comparado aos estênceis emoldurados, ele oferece uma solução econômica e ecológica. Como resultado, é melhor para execuções de curto prazo e montagem de protótipo de PCB. Além disso, você pode usá -lo para solda de mão e máquina.
Esses estênceis são feitos personalizados a partir de arquivos CAD ou Gerber e projetados para impressão de pasta de soldador de mão. Usando o protótipo de estêncil SMT, você pode eliminar erros de impressão, evitar a necessidade de soldagem manual dos componentes na placa de circuito, acelerar o processo de montagem do PCB.
Nossos sistemas a laser de última geração atingem a precisão ** ± 0,01 mm **, garantindo o alinhamento perfeito com seus arquivos de design de PCB (Gerber/ODB ++). Ideal para componentes de arremesso fino (até 01005) e layouts complexos.
Escolha entre 304/316 aço inoxidável ou níquel eletropolizado para durabilidade superior. Nossos estênceis suportam mais de 100.000 ciclos de impressão, mantendo a definição de borda.
- Tamanhos de abertura e formas adaptadas ao seu nascimento
-Opções de quadro: quadros nano revestidos, montados em tensão ou reutilizáveis
- Soluções de estêncil de passo para espessura mista de PCB
Protótipo estênceis em 24 horas | Pedidos em massa em 3-5 dias
Envio DHL/FedEx para mais de 50 países
✔ Aplicações amplas:Os estênceis SMT podem ser usados para quase todos os processos de fabricação de PCB e não se limitam a nenhuma técnica de fabricação específica.
✔ Alta precisão e consistência:Os estênceis SMT garantem que a posição das almofadas de pasta de solda seja altamente precisa e o tamanho da abertura é consistente.
✔ Encurtar o tempo de montagem do PCB:Com estênceis SMT, a pasta de solda pode ser aplicada a toda a PCB em uma etapa, reduzindo significativamente o tempo de montagem.
| Estêncil de corte a laser | Os estênceis de corte a laser oferecem alta precisão e são adequados para componentes de arremesso fino. |
| Estêncil de gravação química | O estêncil de gravação química é o mais econômico e é adequado para a fabricação padrão de SMT. |
| Estêncil de intensificação/afastamento | O estêncil de intensificação/afastamento é a melhor opção ao projetar componentes que requerem diferentes espessuras da pasta de solda, otimizam a deposição de pasta de solda. |
| Estêncil eletroformado | O estêncil eletroformado fornece precisão ultra-alta e é perfeita para aplicações de alta confiabilidade. |
P: Como escolho a espessura certa do estêncil?
A: Geralmente, 0. 1mm a 0. 2mm, dependendo do tipo de pasta de solda, especificação de design da PCB e tamanho do componente.
P: O que é a vida útil de um estêncil SMT?
R: Geralmente, 10.000 ciclos, mas isso depende de com que frequência ele é usado e de quão bem é mantido através da limpeza.
P: Você pode oferecer estênceis de protótipo SMT?
A: Sim, nós podemos. Por favor, forneça o arquivo de design de PCB para personalização.
