As placas de circuito impressas de interconexão de alta densidade (HDI) (PCBs) tornaram-se uma pedra angular nos eletrônicos modernos, especialmente em aplicações onde a compactação, o alto desempenho e a confiabilidade são críticas. De smartphones e tablets a eletrônicos aeroespaciais e dispositivos médicos, os PCBs HDI oferecem vantagens únicas sobre as placas de circuito impresso convencionais.

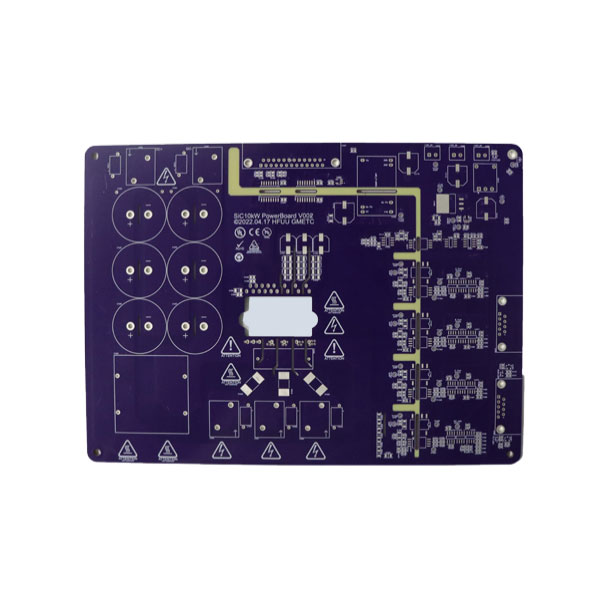

Os PCBs HDI são placas de circuito impresso avançadas que apresentam uma densidade de fiação mais alta por unidade de área do que os PCBs tradicionais. Ao contrário dos PCBs padrão, que podem ter uma tecnologia simples de orifício por meio de traços maiores, os PCBs HDI utilizam microvia, vias cegas e vias enterrados para criar interconexões altamente eficientes.
As principais características que distinguem os PCBs HDI incluem:
Microvia: vias extremamente pequenas, normalmente menos de 150 mícrons de diâmetro, que conectam camadas diferentes sem ocupar espaço excessivo.
Vias cegas e enterradas: vias cegas conectam camadas externas a camadas internas, enquanto as vias enterradas interconectam as camadas internas sem alcançar a superfície.
Alta densidade de fiação: mais interconexões por unidade de área permitem projetos compactos e melhor integridade do sinal.
Padrões de linha fina/espaço: linhas tão estreitas quanto 3 mils e espaçamento tão baixo quanto 3 mils permitem mais opções de roteamento em um espaço limitado.
Esses recursos permitem que os PCBs HDI suportem a transmissão de sinal de alta velocidade e reduzem os efeitos parasitários, tornando-os ideais para aplicações onde o desempenho não pode ser comprometido.
Abaixo está um resumo profissional das especificações técnicas de PCB de IDH para referência rápida:
| Parâmetro | Valor / intervalo típico | Descrição |
|---|---|---|
| Material do substrato | FR4, ROGERS, PTFE | Determina o desempenho térmico e a integridade do sinal |
| Camadas | 4–20 camadas | O número de camadas pode ser personalizado com base no aplicativo |
| Diâmetro da Microvia | 0,10-0,15 mm | Pequeno via para reduzir o uso do espaço e manter a alta densidade |
| Via tipo | Cego, enterrado, através | Conecta camadas com eficiência sem aumentar o tamanho da placa |
| Largura / espaçamento da linha | 3–5 mil | Capacidade de linha fina para roteamento denso |
| Espessura de cobre | 0,5–3 oz/ft² | Suporta alta corrente e gerenciamento térmico |
| Acabamento superficial | Enig, hasl, osp | Garante soldabilidade e confiabilidade a longo prazo |
| Espessura da placa min | 0,4-1,6 mm | Permite projetos mais finos para dispositivos compactos |
| Integridade do sinal | Impedância controlada disponível | Crítico para aplicativos digitais e de RF de alta velocidade |
| Desempenho térmico | TG 130–180 ° C, FR4 específico para HDI | Garante estabilidade sob alta tensão térmica |
À medida que os dispositivos diminuem em tamanho, mas exigem maior poder de processamento, a necessidade de tecnologias avançadas de interconexão como o IDH se torna mais premente. Os PCBs padrão geralmente enfrentam limitações no roteamento e integridade do sinal, tornando -os menos adequados para dispositivos com funcionalidade complexa. PCBs HDI abordam esses desafios de várias maneiras:
Desempenho aprimorado do sinal: os caminhos de sinal mais curtos e mais diretos reduzem a indutância e a capacitância, o que minimiza a perda de sinal e a diafonia.
Design compacto: com maior densidade de fiação e microvia, os PCBs HDI permitem dispositivos menores sem sacrificar a funcionalidade.
Confiabilidade aprimorada: Menos camadas de roteamento e melhor gerenciamento térmico diminuem o risco de falha nas operações de alta frequência.
Eficiência de custos para produção de alto volume: Apesar dos custos iniciais de fabricação, os PCBs IDH reduzem a necessidade de vários PCBs em um único dispositivo, simplificando a montagem e reduzindo os custos gerais.
Suporte para componentes avançados: a tecnologia HDI é essencial para montar componentes de alta contagem de pinos como BGA (Ball Grid Array), CSP (pacote de escala de chip) e outros ICs de arremesso fino.
A rápida evolução de smartphones, dispositivos vestíveis, eletrônicos automotivos e instrumentação médica fez do PCB HDI uma escolha crítica para os fabricantes que buscam desempenho sem aumentar o tamanho do dispositivo.
A produção de PCBs HDI envolve técnicas avançadas de fabricação que requerem controle preciso sobre materiais, processos e garantia de qualidade. As etapas principais na fabricação de PCBs HDI incluem:
Seleção de material: substratos com alta estabilidade térmica e baixa perda dielétrica são escolhidos com base nos requisitos de aplicação. Os materiais comuns incluem laminados de alto TG FR4, Rogers e PTFE.
Processo de laminação: Várias camadas são laminadas juntas usando alta pressão e temperatura para garantir adesão perfeita e isolamento elétrico.
Perfuração de Microvia: a perfuração a laser é comumente usada para microvia, permitindo diâmetros tão pequenos quanto 0,10 mm. Esta etapa requer extrema precisão para evitar desalinhamento ou dano.
PLATENDO DE COPER: O cobre é eletroplinado para preencher vias e formar caminhos condutores. A espessura é cuidadosamente controlada para suportar a capacidade de carga atual.
Padrão: a fotolitografia avançada define padrões de linha fina/espaço, garantindo roteamento preciso e denso.
Acabamento de superfície: os acabamentos enig, osp ou hasl são aplicados para garantir a soldabilidade e a confiabilidade a longo prazo.
Teste elétrico: Cada placa passa por testes rigorosos para continuidade, impedância e shorts para garantir a conformidade com as especificações do projeto.
A combinação desses processos garante que os PCBs HDI possam suportar sinais de alta velocidade com segurança, componentes de alta densidade e condições térmicas exigentes.
Q1: Quais aplicativos mais se beneficiam dos PCBs HDI?
A1: PCBs HDI são ideais para dispositivos de alto desempenho, onde as restrições de espaço e a integridade do sinal são críticas. Isso inclui smartphones, tablets, eletrônicos vestíveis, dispositivos médicos, equipamentos aeroespaciais, eletrônicos automotivos e hardware de rede de alta velocidade. Sua capacidade de lidar com componentes finos e interconexões complexas os torna superiores em tais cenários.
P2: Como a confiabilidade do PCB HDI se compara aos PCBs convencionais?
A2: PCBs HDI fornecem maior confiabilidade devido a caminhos de interconexão mais curtos, perda de sinal reduzida, melhor desempenho térmico e menos pontos de solda em conjuntos de alta densidade. Esses fatores reduzem o risco de falha elétrica, degradação do sinal e estresse térmico, tornando os PCBs IDH adequados para aplicações de missão crítica, onde os PCBs convencionais podem falhar.
NoFanway, A fabricação de PCB de IDH está alinhada com os padrões líderes do setor e o rigoroso controle de qualidade. A Fanway é especializada em PCBs de alta densidade e camada de camada que combinam desempenho, durabilidade e escalabilidade para a produção de protótipo e massa. Os principais diferenciantes dos PCBs HDI de fanway incluem:
Personalização: contagem de camadas personalizadas, material de substrato e especificações de linha/espaço para atender aos requisitos específicos do projeto.
Recursos avançados de fabricação: microvias perfuradas a laser, padrão de linha fina e opções de impedância controlada.
Redação rápida: os processos de produção simplificados permitem prototipagem rápida e entrega oportuna para projetos críticos do mercado.
Garantia da qualidade: Cada placa passa por testes elétricos, inspeção óptica e verificação funcional para garantir zero defeitos.
Suporte técnico: a Fanway fornece consulta técnica abrangente para otimizar projetos para fabricação, desempenho e eficiência de custos.
Para empresas que desejam integrar PCBs HDI de alto desempenho em seus produtos, a Fanway oferece soluções confiáveis que mantêm a excelência da prototipagem à fabricação em larga escala.
Contate-nosHoje, para explorar soluções de PCB HDI personalizadas e elevar seus projetos de produto ao próximo nível.
-
