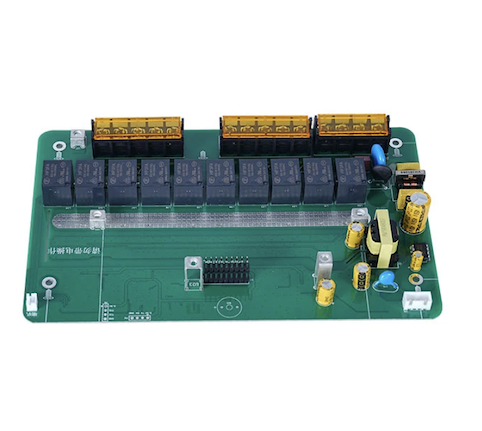

Conjunto eletrônico do protótipo da placa de circuito impresso do PWB

O serviço de montagem de protótipo de placa de circuito impresso de PCB eletrônico do fornecedor chinês Fanway é desenvolvido para projetos de P&D em dispositivos IoT, módulos de controle automotivo, ferramentas de diagnóstico médico e sistemas de teste aeroespaciais. Embora os serviços típicos de PCB de entrega rápida levem de 3 a 7 dias, nossa entrega em 24 horas reduz significativamente os ciclos de iteração. Antes do início da montagem, nossa equipe de engenharia realiza uma análise DFM em seus arquivos Gerber, BOM e arquivos pick-and-place para detectar antecipadamente problemas de design de almofadas, conflitos de espaçamento de componentes ou outros problemas de capacidade de fabricação. Sem quantidade mínima de pedido (a partir de 1 peça), as equipes de P&D podem evitar custos excessivos de estoque durante a fase de prototipagem.

Para que serve a montagem de protótipo de PCB?

O serviço de montagem de protótipo de placa de circuito impresso PCB é o processo de montagem de componentes eletrônicos em uma placa de circuito impresso em pequenas quantidades para produzir amostras testáveis. Seu objetivo principal é a verificação, não a produção:

Validação de projeto: confirma que o projeto do seu circuito funciona no mundo físico. A simulação não pode abranger todas as variáveis ​​do mundo real – a integridade do sinal, a distribuição de energia e o comportamento térmico só se tornam visíveis através de testes físicos.

Melhoria iterativa: detectar e corrigir falhas de projeto na fase de protótipo custa uma fração do que seria necessário para retrabalhar um lote produzido em massa. Uma iteração de prototipagem pode economizar dez vezes o custo de um retrabalho em grande escala.

Desenvolvimento de firmware: fornece uma plataforma de hardware real para engenheiros de software escreverem e testarem código incorporado. Desenvolver firmware sem hardware físico é como depurar no vácuo – a correção lógica não garante compatibilidade de hardware.

A montagem do protótipo é a etapa crítica que move um produto do conceito à realidade, e o serviço de montagem de protótipo de placa de circuito impresso de PCB eletrônico da Fanway fornece suporte profissional exatamente para esta etapa.

Arquivos essenciais de inicialização

Arquivos completos e precisos são a base para um início tranquilo do projeto. Normalmente, você precisa dos seguintes arquivos principais:

1. Arquivos Gerber usados ​​para fabricar o PCB simples, contendo todas as camadas de cobre, dados de perfuração, máscara de solda e serigrafia. Formatos incompletos ou camadas mal nomeadas estão entre as causas mais comuns de atrasos na produção.

2. A Lista de Materiais (BOM) lista todos os componentes a serem montados, incluindo número de peça do fabricante (MPN), designador de referência, quantidade e descrição. Descrições vagas (por exemplo, “capacitor de 100nF”) podem levar a erros de aquisição ou atrasos em diferentes classificações de tensão e os materiais dielétricos se comportam de maneira muito diferente em circuitos de alta velocidade.

3. O arquivo de coordenadas (arquivo CPL / Pick & Place) fornece as coordenadas X/Y exatas, ângulos de rotação e lado de montagem para cada componente, orientando a máquina de posicionamento SMT. Erros de coordenadas causam diretamente erros de desalinhamento ou polaridade.

4. Dica profissional: uma revisão do DFM antes do pedido pode revelar problemas de design de almofadas, problemas de espaçamento de componentes e outras preocupações de fabricação antes que causem interrupções na produção. A equipe de engenharia da Fanway fornece uma revisão DFM para cada pedido de montagem de protótipo de placa de circuito impresso de PCB eletrônico antes do início da produção.

Processo completo de montagem de protótipo

O serviço de montagem de protótipos da Fanway cobre toda a cadeia, desde o material até a placa acabada:

Fornecimento de componentes:nossa equipe de compras aproveita uma cadeia de fornecimento estável para garantir componentes a preços competitivos, mesmo para pequenas quantidades de protótipos. Não há necessidade de os clientes coordenarem com vários distribuidores.

Revisão de engenharia:os engenheiros de projeto examinam Gerber, BOM e coordenam arquivos para capacidade de fabricação antes do início da produção, interceptando a maioria dos possíveis problemas no estágio inicial.

Montagem de protótipo de PCB:suporta vários tipos de placas, incluindo PCBs multicamadas, de alta frequência, HDI, rígidas, rígidas e flexíveis. A capacidade de posicionamento abrange componentes ultrapequenos 01005 e BGAs com espaçamento de 0,2 mm, com tamanho máximo de placa de 510 mm × 460 mm.

Teste e verificação:cada placa protótipo passa por um rigoroso regime de inspeção, incluindo controle de qualidade manual, inspeção de pasta de solda SPI, inspeção óptica AOI, inspeção de raios X, testes em circuito, testes funcionais e testes de queima. Testes minuciosos na fase de protótipo garantem uma transição suave para testes piloto e produção em massa.

Áreas de aplicação

O serviço de montagem de protótipo de placa de circuito impresso de PCB eletrônico da Fanway é amplamente utilizado nos seguintes campos:

Dispositivos IoT e wearables

fator de forma pequeno, alta densidade e baixo consumo de energia exigem posicionamento preciso e iteração rápida durante a prototipagem.

Módulos de controle automotivo

a eletrónica dos veículos exige elevada fiabilidade e resiliência ambiental; a verificação funcional e os testes de confiabilidade na fase de protótipo são indispensáveis.

Ferramentas de diagnóstico médico

os dispositivos médicos envolvem aprovação regulatória rigorosa; a validação completa na fase de protótipo é um pré-requisito para a certificação subsequente.

Sistemas de teste aeroespaciais

requisitos de alta confiabilidade significam que cada alteração no projeto deve ser verificada fisicamente; a capacidade de prototipagem rápida afeta diretamente os cronogramas do projeto.

Por que optar pela Fanway

Entrega 24 horas

Embora os ciclos de giro rápido padrão sejam de 3 a 7 dias, a Fanway comprime a montagem do protótipo de PCB para 24 horas. Para as equipes de P&D, cada ciclo de iteração reduzido significa mais rodadas de validação de projeto no mesmo período.

Serviço único

Fornecemos serviços desde a aquisição de componentes, revisão de DFM, fabricação de PCB, colocação de SMT, soldagem através de furos até testes finais – tudo sob o mesmo teto. Os clientes evitam a sobrecarga de coordenar fornecedores de PCB, distribuidores de componentes e casas de montagem separados.

Sistemas de qualidade certificados

Nossas instalações possuem certificações ISO9001, ISO13485, IATF16949 e ISO14001, com produtos em conformidade com os padrões UL, RoHS, SGS e REACH. Os padrões de qualidade na fase de protótipo são consistentes com o volume de produção, evitando falhas de validação causadas por diferenças de processo.

Pedido mínimo baixo

Apoiamos pedidos a partir de 1 peça sem exigência de quantidade mínima, eliminando custos excessivos de estoque para necessidades da fase de P&D.

Suporte de engenharia inicial

A análise DFM é realizada antes da confirmação do pedido, identificando e resolvendo problemas de projeto antecipadamente. Isso transfere o risco de produção para frente, em vez de reagir aos problemas durante a montagem.

Perguntas e respostas

P: Quanto tempo normalmente leva a montagem do protótipo de PCB?
R: Fanway oferece prototipagem rápida 24 horas por dia. Em condições normais, desde a confirmação do arquivo até a entrega da placa finalizada pode ser concluída em 24 horas, dependendo da contagem de camadas da placa, da complexidade dos componentes e da disponibilidade da BOM.

P: Quais arquivos são necessários para iniciar um projeto de protótipo?
R: Você precisa de arquivos Gerber (para fabricação de PCB), uma lista técnica (com números de peça do fabricante, designadores de referência e quantidades) e um arquivo de coordenadas (para posicionamento SMT). Recomenda-se uma autoverificação do DFM antes do envio, ou você pode deixar nossa equipe de engenharia realizar uma revisão da capacidade de fabricação.

P: Que tipos de PCBs vocês oferecem suporte para montagem de protótipos?
R: Oferecemos suporte a PCBs multicamadas, de alta frequência, HDI, rígidos, rígidos e flexíveis.

P: A Fanway fornece serviços de aquisição de componentes para protótipos?
R: Sim. Nossa equipe de compras possui amplos recursos de mercado para adquirir componentes para pequenas quantidades de protótipos a preços competitivos.

P: Quais testes estão incluídos na fase de protótipo?
R: Os testes incluem inspeção óptica AOI, inspeção por raios X, testes no circuito, testes funcionais e testes de queima. O plano de teste específico pode ser personalizado com base nos requisitos do projeto.

Precisa iniciar a montagem de um protótipo para o seu projeto? Envie seus arquivos Gerber, BOM e arquivos de coordenadas para nossa equipe de engenharia. Forneceremos uma revisão e cotação do DFM dentro de 24 horas.
