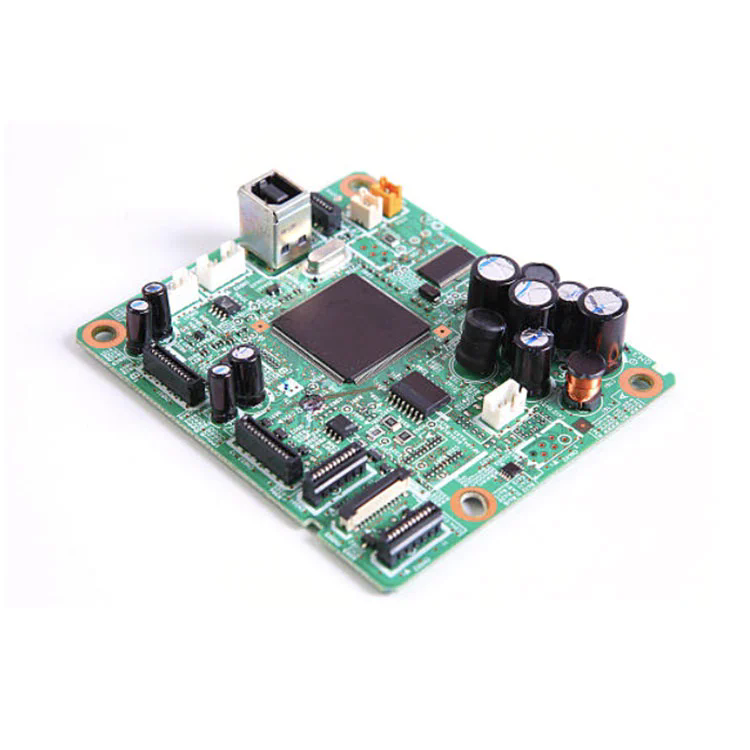

No mundo eletrônico em rápida evolução de hoje, a capacidade de misturar várias tecnologias de PCB-rígida, flex, rigida-flexível-em uma solução única e integrada se tornou crítica.Conjunto misto de PCBestá ganhando destaque porque permite:
Projeto compacto e leve: mescla substratos rígidos e flexíveis para fatores de forma que economizam espaço.
Durabilidade e confiabilidade aprimoradas: as camadas flexíveis absorvem o estresse mecânico, reduzindo a falha.
Eficiência de custos: combina processos para reduzir as etapas de montagem, o fornecimento e o inventário.
As tendências atuais de pesquisa do Google revelam alta demanda por termos como "Serviços de montagem de PCB mistas", "montagem Rigid-Flex PCB" e "Flex à integração rígida de PCB". Ao estruturar este artigo em torno do Central, qual consulta - "O que torna a montagem mista de PCB indispensável para os eletrônicos de hoje?" - alinhamos de perto com a intenção de pesquisa de usuário e tópicos de tendência.
Abaixo está uma visão geral consolidada (em forma de tabela), oferecendo um instantâneo detalhado das especificações de montagem de PCB mistas. Isso demonstra nosso profissionalismo e clareza.
| Recurso | Especificação / Descrição |
|---|---|
| Tipos de substrato | Camadas FR-4 rígidas, camadas flexíveis de poliimida, configurações rígidas-flexíveis |
| Contagem de camadas | Até 20 camadas (mistura de rígido + flex); pilha típica: rígido 6-8 + flex 2-4 |
| Rastreio/espaço mínimo | Rígido: 4 mil/4 mil; Flex: 3 mil/3 mil |
| Via tipos | Vias de orifício por meio (THV), microvia (diâmetro ≥ 50 µm), Vias enterradas e cegas |
| Espessura de cobre | 1 oz (típico); até 3 onças de cobre mais pesado para segmentos flexíveis de alta corrente |
| Raio flexível flexível | ≥ 10 × espessura, padrão: ≥ 0,5 mm de raio de curva para 0,05 mm de espessura flexível |
| Máscara de solda | Máscara de solda flexível para áreas flexíveis, máscara rígida para FR-4; transição perfeita |
| Componentes de montagem | Componentes de SMT/THT de montagem na superfície, por outro lado; As zonas flexíveis podem incluir reforços |
| Gerenciamento térmico | Aviões de cobre incorporados e vias térmicas para gerenciar áreas de ponto de acesso |
| Padrões de qualidade | IPC-6013 (FLEX), IPC-6012 (Rigid), IPC-6018 (Rigid-Flex), IPC-A-600 Classe 2; ROHS / Reach Compliance |
Quais são as considerações mais críticas de design e processo ao planejar uma montagem mista de PCB?
Compatibilidade de material e planejamento de empilhamento
A interação entre FR-4 rígida e camadas de poliimida flexível deve ser cuidadosamente projetada para evitar a delaminação durante o Flex. O controle do coeficiente de expansão térmica (CTE) entre camadas garante a confiabilidade a longo prazo através de ciclos térmicos.
Traçar e via integridade em zonas flexíveis
As zonas flexíveis exigem tolerâncias mais rigorosas: camadas de cobre mais finas, traços/espaço controlados e otimizados via design (por exemplo, microvia preenchida e plaqueada) para resistir à fadiga da flexão.
Raio de dobra, vida flexível e estresse mecânico
Especificar raios de curvatura adequados (≥ 10 × espessura) e conduzir testes de vida flexível em condições dinâmicas pretendidas garantem que as seções flexíveis superam o movimento operacional.
Integração do reforçador para montagem de componentes
Os reforços temporários ou permanentes (por exemplo, folhas FR-4 ou poliimida com adesivo) são frequentemente usados para simular suporte rígido durante o conjunto SMT/THT em zonas flexíveis, garantindo a colocação e soldagem precisas e depois removidas, se necessário.
Roteamento térmico e de sinal
PCBs mistos geralmente combinam circuitos de alta potência ou RF. Térmica adequada por meio de matrizes e planos de terra, emparelhados com atribuição de camada cuidadosa, mantenha a integridade do sinal e a dissipação de calor.
Fabricação e compensações de custo
Balanceamento Complexidade vs. Custo: O aumento da contagem de camadas, microvia ou cobre pesado aumenta o preço. As revisões antecipadas do DFM (design para fabricação) são essenciais para validar a viabilidade e a relação custo-benefício.
Capacidades de teste e inspeção
Designs mistos podem limitar a AOI padrão ou raios X; Podem ser necessários acessórios personalizados, gabaritos de teste para flexões flexíveis ou testes de sonda voadora para validar a conectividade e a colocação dos componentes.
Q1: Para que é usado o conjunto de PCB misto?
A1: É empregado onde as soluções somente rígidas ficam curtas-como vestíveis, dispositivos dobráveis, implantes médicos, matrizes de sensores aeroespaciais-qualquer aplicativo que exige flexibilidade, compactação e confiabilidade.
P2: Como você pode garantir a confiabilidade nas transições Flex-Rigid?
A2: Através de um projeto cuidadoso de empilhamento (CTE correspondente), raios de dobra controlados, epóxi ou ligação adesiva em zonas de transição, adequadas por placar e testes sob ciclos mecânicos simulados.
A montagem mista de PCB está na vanguarda do design eletrônico moderno - entregando a integração incomparável de tecnologias rígidas e flexíveis. A chave está no meticuloso planejamento de empilhamento, rastreamento/via precisão, teste de flexão mecânica, análise DFM e controle de qualidade rigoroso para garantir o desempenho e a viabilidade de custo.
Quando feitos corretamente - liderando regras de design de especialistas, materiais robustos e fabricação precisa - a montagem de PCB misturada desbloqueia novas possibilidades de produtos em dispositivos de vestuário avançado, médicos, aeroespaciais, automotivos e de consumo.
NoFanway, trazemos mais de duas décadas de experiência em PCB avançada e fabricação rígida-flex. Nossos serviços mistas de montagem de PCB combinam materiais de alta qualidade, padrões líderes da indústria (conformidade do IPC, ROHS/Reach) e suporte ao DFM adaptado para obter soluções duráveis e de alto desempenho em escala.
Esteja você prototipando ou aumentando para a produção de alto volume, nossa equipe garante a excelência em design para entregar.Contate-nosHoje, para elevar os designs do seu produto com soluções de montagem de PCB mistas de engenharia de precisão.
