O que é um PCB multicamadas?

O que é um PCB multicamadas? Guia abrangente para placas de circuito impresso multicamadas

Este guia explica PCB multicamadas tecnologia — o que é, como difere dos PCBs de camada única e dupla, por que é fundamental na eletrônica moderna, como funciona a fabricação e as melhores práticas de design. Com insights deTecnologia Co. de Shenzhen Fanway, Ltd, este artigo fornece a engenheiros, designers e profissionais de compras conhecimento prático e perguntas frequentes.

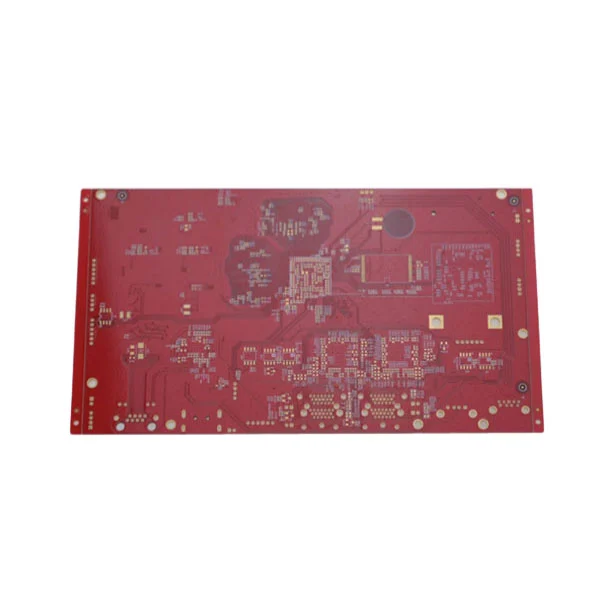

 Multilayer PCB

Índice

O que é um PCB multicamadas?

A PCB multicamadas— ou placa de circuito impresso multicamadas — é uma placa composta por três ou mais camadas condutoras (geralmente cobre) separadas por material isolante e unidas por meio de laminação. Ao contrário dos PCBs de camada única ou dupla, os designs multicamadas permitem maior densidade de roteamento, melhor desempenho e conexões elétricas mais complexas em um espaço compacto. Empresas comoTecnologia Co. de Shenzhen Fanway, Ltdespecialize-se na construção de PCBs multicamadas altamente confiáveis ​​para eletrônica avançada nos setores de telecomunicações, dispositivos médicos e aeroespacial.

  • Definição:Uma PCB com >2 camadas de cobre.
  • Propósito:Suporta circuitos complexos em espaço mínimo.
  • Uso na indústria:Eletrônica de alta velocidade e alta densidade.

Como funciona um PCB multicamadas?

Os PCBs multicamadas funcionam empilhando camadas alternativas de cobre condutoras e folhas isolantes de pré-impregnado/fibra de vidro. O design da seção transversal permite que os sinais viajem entre as camadas internas e externas através de orifícios passantes revestidos (PTHs) ou vias. Impedância controlada, planos de potência e estratégias de integridade de sinal garantem uma operação confiável em altas frequências.

Tipo de camada Descrição
Camada de sinal Roteia circuitos e interconexões.
Avião de força Distribui energia e aterramento; reduz o ruído.
Essencial Substrato de base rígido proporcionando resistência.
Pré-impregnado Adesivo isolante que une camadas.

As camadas internas fornecem roteamento adicional e caminhos de sinal de alta velocidade, enquanto as camadas externas suportam a montagem de componentes. Através de um design cuidadoso de empilhamento, fabricantes comoTecnologia Co. de Shenzhen Fanway, Ltdgarantir diafonia mínima e desempenho elétrico ideal.

Por que escolher um PCB multicamadas?

PCBs multicamadas oferecem várias vantagens em relação aos tipos de placas mais simples. Abaixo estão os principais motivos pelos quais os engenheiros os preferem:

  • Alta densidade de circuito:Permite milhares de conexões em um espaço menor.
  • Integridade de sinal aprimorada:Os planos de energia e terra reduzem a interferência eletromagnética (EMI).
  • Eficiência Espacial:Suporta miniaturização de produtos eletrônicos de consumo.
  • Resistência Mecânica:Múltiplas camadas coladas melhoram a rigidez geral.

Quais aplicativos usam PCBs multicamadas?

PCBs multicamadas são essenciais em indústrias que exigem eletrônicos complexos e confiáveis:

  • Telecomunicações:Roteadores, switches, estações base.
  • Dispositivos Médicos:Sistemas de imagem, monitores portáteis.
  • Aeroespacial e Defesa:Equipamento de controle de vôo e radar.
  • Automotivo:Sistemas ADAS e módulos de infoentretenimento.
  • Eletrônicos de consumo:Smartphones, tablets, wearables.

Fabricantes comoTecnologia Co. de Shenzhen Fanway, Ltdapoiar a produção de alto volume para esses setores com impedância controlada e tolerâncias rígidas, essenciais para aplicações críticas de desempenho.

Como projetar um PCB multicamadas eficaz?

Projetar um PCB multicamadas bem-sucedido requer ferramentas especializadas, engenheiros experientes e adesão estrita às restrições elétricas e mecânicas. Aqui estão as etapas principais do processo de design:

  1. Definir requisitos:Determine o tamanho, a contagem de camadas e as especificações de desempenho elétrico.
  2. Planejamento de empilhamento de camadas:Equilibre sinal, potência e planos de aterramento.
  3. Controle de impedância:Defina a largura e o espaçamento do traço para um comportamento de sinal previsível.
  4. Gerenciamento Térmico:Planeje a dissipação de calor e a colocação dos componentes.
  5. Revisão do DFM:Confirme se o design está alinhado com os recursos de fabricação.

Equipes de design emTecnologia Co. de Shenzhen Fanway, Ltdcolabore com os clientes para validar empilhamentos e estratégias de layout, garantindo o sucesso da produção e produtos finais confiáveis.

Quais são os desafios de fabricação?

A construção de PCBs multicamadas é mais complexa do que placas de camada única devido à maior precisão e ao envolvimento de materiais. Os desafios típicos incluem:

  • Consistência de Laminação:A pressão irregular pode causar delaminação.
  • Precisão de perfuração:As vias devem estar perfeitamente alinhadas em todas as camadas.
  • Seleção de materiais:Pré-impregnados e núcleos adequados afetam o desempenho.
  • Controle de qualidade:A inspeção por raios X e a inspeção óptica automatizada (AOI) são necessárias para detectar defeitos.

Fabricantes especializados comoTecnologia Co. de Shenzhen Fanway, Ltdimplementar controles de processo rigorosos e procedimentos de teste para mitigar esses riscos, garantindo altos rendimentos e confiabilidade do produto.

Perguntas frequentes

P: O que significa “PCB multicamadas”?
R: Um PCB multicamadas refere-se a uma placa de circuito impresso com três ou mais camadas condutoras de cobre separadas por materiais isolantes. Essas camadas são laminadas juntas para criar uma única placa capaz de lidar com roteamento de sinais complexos em eletrônica avançada.

P: Qual a diferença entre um PCB multicamada e um PCB de camada dupla?
R: Uma PCB de camada dupla possui apenas duas camadas de cobre (superior e inferior) para roteamento, enquanto uma PCB multicamada inclui camadas internas que permitem uma densidade de interconexão muito maior, desempenho aprimorado e integridade de sinal aprimorada, tornando-a ideal para aplicações de alta velocidade.

P: Por que os planos de energia e terra são importantes em PCBs multicamadas?
R: Os planos de alimentação e de aterramento fornecem superfícies de referência de baixa impedância que melhoram o desempenho elétrico, reduzem o ruído e melhoram o controle EMI. Esses planos também ajudam a distribuir energia uniformemente aos componentes.

P: Quais materiais típicos são usados ​​na fabricação de PCB multicamadas?
R: Os materiais incluem folhas de cobre para camadas condutoras, pré-impregnado (fibra de vidro impregnada de resina) para isolamento e ligação e substratos centrais que fornecem suporte mecânico. A seleção dos materiais certos afeta fatores de desempenho como constante dielétrica e estabilidade térmica.

P: Os PCBs multicamadas podem ser reparados?
R: O reparo de PCBs multicamadas é mais desafiador do que placas de camada única devido às camadas e vias enterradas. Às vezes, pequenos problemas superficiais podem ser corrigidos, mas falhas mais profundas podem exigir técnicas avançadas ou substituição completa, dependendo do dano.

P: Como os fabricantes testam PCBs multicamadas?
R: Os fabricantes usam inspeção óptica automatizada (AOI), testes de sonda voadora, imagens de raios X e testes de continuidade elétrica para garantir que cada camada e conexão atendam às especificações do projeto. Shenzhen Fanway Technology Co., Ltd segue protocolos de testes rigorosos para fornecer placas confiáveis.

Para soluções personalizadas de PCB multicamadas, consultoria especializada e serviços de fabricação de qualidade de um parceiro confiável em eletrônicos -Tecnologia Co. de Shenzhen Fanway, Ltd está pronto para ajudar. Contatoconosco hoje para orçamentos, análises de design e rápido retorno de produção!
