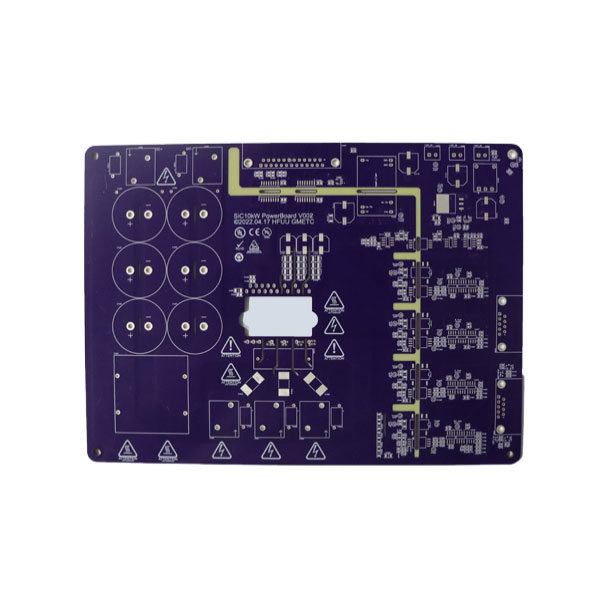

O impulso incessante em direção a dispositivos eletrônicos menores, mais rápidos e mais potentes impulsionou inovações significativas na tecnologia de placas de circuito impresso. Os PCBs de interconexão de alta densidade (HDI) tornaram-se a base para os eletrônicos mais avançados da atualidade, desde smartphones e wearables até sistemas de segurança automotiva e implantes médicos. Examinamos o que fazPCB HDIé diferente das placas convencionais, as principais tecnologias envolvidas e comoFanwayAs capacidades de fabricação da empresa apoiam a produção dessas placas complexas e de alta confiabilidade. Exploramos as considerações de design, escolhas de materiais e padrões de qualidade que definem a fabricação moderna de HDI.
A placa de circuito impresso é a base de quase todos os dispositivos eletrônicos. À medida que os dispositivos se tornaram mais potentes e compactos, as demandas impostas aos PCBs aumentaram dramaticamente. PCBs padrão com componentes passantes e traços mais largos não são mais suficientes para muitas aplicações modernas. A necessidade de maior densidade de componentes, velocidades de sinal mais rápidas e formatos reduzidos impulsionou a adoção da tecnologia High-Density Interconnect.
Os PCBs HDI alcançam maior densidade de fiação por área de unidade por meio de uma combinação de linhas e espaços mais finos, vias menores e densidades de almofada de conexão mais altas. Essas placas permitem a integração de mais funcionalidades em espaços menores – um requisito para aplicações que vão desde infraestrutura de comunicações 5G até equipamentos de diagnóstico médico e sistemas avançados de assistência ao motorista em veículos.
Tecnologia Fanwayé um fornecedor de serviços de fabricação eletrônica com sede na China, com mais de 12 anos de experiência em fabricação, montagem e testes de PCB. A empresa oferece soluções completas, desde o layout e design de PCB até a entrega do produto acabado. Este artigo fornece uma visão objetiva da tecnologia HDI PCB, dos processos de fabricação envolvidos e dos recursos que tornam a Fanway um parceiro para clientes que exigem soluções de interconexão de alta densidade.
Os PCBs HDI se distinguem dos PCBs convencionais por vários recursos importantes que permitem maior densidade de componentes e melhor desempenho elétrico.
As placas HDI podem atingir larguras e espaços de traços tão pequenos quanto 2,5 mil (0,0635 mm) ou até menos. Isso permite mais roteamento em uma determinada área, tornando possível conectar componentes com alta contagem de pinos, como BGAs (Ball Grid Arrays), sem a necessidade de múltiplas camadas ou placas superdimensionadas.
Ao contrário das vias tradicionais que passam por toda a espessura da placa, as microvias são vias de pequeno diâmetro – normalmente menos de 150 μm – que conectam camadas adjacentes. O tamanho menor permite mais vias em uma determinada área e reduz o espaço consumido pela própria via.
As vias cegas conectam uma camada externa a uma camada interna sem penetrar em toda a placa. As vias enterradas conectam as camadas internas sem atingir as superfícies externas. Esses tipos de via permitem interconexões mais complexas sem consumir espaço nas camadas externas.
As camadas isolantes entre as camadas de cobre são mais finas nas placas HDI, contribuindo para reduzir a espessura geral da placa e melhorar a integridade do sinal através de caminhos de sinal mais curtos.
Em conjunto, esses recursos permitem uma redução significativa do tamanho da placa – às vezes até 60% em comparação com projetos convencionais – enquanto mantêm ou melhoram o desempenho elétrico.
Nem todos os conselhos do HDI são iguais. A complexidade de um projeto de HDI é normalmente categorizada pelo número de camadas de construção e pelas estruturas de passagem envolvidas.
| Aula | Estrutura | Complexidade | Aplicações Típicas |
| IDH Classe 1 | 1+N+1 | Baixo | Eletrônicos básicos de consumo, dispositivos simples |
| IDH Classe 2 | 2+N+2 | Médio | Eletrônicos de consumo avançados, infoentretenimento automotivo |
| IDH Classe 3 | 3+N+3 | Alto | Dispositivos de alto desempenho, infraestrutura 5G, sistemas de IA |
| IDH Classe 4 | 4+N+4 | Extremamente alto | Aplicações de ponta, embalagens de semicondutores |
O “N” na notação de estrutura representa o número de camadas centrais. Placas de maior complexidade exigem processos de fabricação mais sofisticados e um controle de processo mais rígido.
Fanwaydesenvolveu capacidades de fabricação para oferecer suporte a uma ampla gama de requisitos de PCB HDI. A tabela a seguir resume os principais recursos disponíveis.
| Capacidade | Faixa |
| Contagem de camadas | 1 – 108 camadas |
| Espessura da placa acabada | 0,2 mm – 10,0 mm |
| Tamanho máximo do painel | 610 mm × 1200 mm |
| Espessura de cobre acabada | 0,5 onças - 12 onças |
| Largura/espaço mínimo da linha | 2,5 mil/2,5 mil |
| Tamanho mínimo do furo acabado | 0,1 mm |
| Proporção máxima | 25:1 |
| Tolerância de controle de impedância | ±10% |
A empresa também oferece uma variedade de acabamentos de superfície, incluindo HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP e Gold Fingers, permitindo que os clientes selecionem o acabamento apropriado para sua aplicação específica e requisitos ambientais.
Os PCBs HDI são normalmente usados em aplicações onde a confiabilidade é crítica.Fanwaymantém diversas certificações de qualidade que refletem seu compromisso em atender aos padrões internacionais.
• ISO 9001:2015– Certificação do sistema de gestão da qualidade.
• IATF16949:2016– Padrão de gestão de qualidade da indústria automotiva.
• ISO 13485:2016– Certificação do sistema de gestão da qualidade de dispositivos médicos.
A empresa também adere aos padrões IPC, incluindo IPC-A-600G para aceitabilidade de placas impressas e IPC-6012 para especificação de desempenho de PCBs rígidos. A produção de PCB HDI está disponível de acordo com os padrões IPC Classe 2 e Classe 3, com a Classe 3 representando o nível mais alto para aplicações de missão crítica.
A conformidade ambiental inclui certificação de segurança UL, conformidade RoHS para restrição de substâncias perigosas e conformidade química REACH.
R: Os PCBs HDI apresentam larguras de traços mais finas (até 2,5 mil), vias menores (microvias abaixo de 150 μm) e maior densidade de almofada de conexão. Eles permitem designs mais compactos com melhor integridade de sinal em comparação com PCBs padrão.
R: Microvias são vias de pequeno diâmetro, normalmente inferiores a 150μm, que conectam camadas adjacentes. Seu tamanho menor permite maior densidade de roteamento e reduz o espaço consumido pela estrutura da via.
R: A Fanway pode produzir PCBs HDI com até 108 camadas, dependendo dos requisitos do projeto e da seleção do material.
R: Fanway possui certificações ISO 9001:2015, IATF 16949:2016 e ISO 13485:2016. A empresa também adere aos padrões IPC e mantém a conformidade com UL, RoHS e REACH.
R: Os acabamentos disponíveis incluem HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP e dedos de ouro. A escolha depende dos requisitos de soldagem da aplicação e das condições ambientais.
PCB HDIa tecnologia tornou-se essencial para dispositivos eletrônicos modernos que exigem maior funcionalidade em formatos menores. A combinação de traços mais finos, microvias e materiais avançados permite designs que não seriam possíveis com a tecnologia convencional de PCB.
Fanway oferece um conjunto abrangente de recursos de fabricação de PCB HDI, com contagens de camadas de até 108, larguras mínimas de traço de 2,5 mil e suporte para uma variedade de materiais de alta frequência e alta velocidade. As certificações de qualidade da empresa – incluindo ISO 9001, IATF 16949 e ISO 13485 – refletem seu compromisso em atender aos requisitos de aplicações automotivas, médicas e outras aplicações exigentes.
Com opções de prototipagem rápida e análise DFM gratuita, a Fanway fornece suporte prático para clientes que desenvolvem novos projetos de HDI. Se você procura um parceiro confiável para o seu projeto, convidamos você acontatoFanwayhoje. A equipe técnica pode fornecer orientação de projeto, recomendações de materiais e preços competitivos adaptados às suas necessidades específicas. Entre em contato pelo site da empresa ou e-mail para iniciar a conversa.
