Do design da PCB à produção em massa, a Fanway oferece serviços de fabricação de PCB de divulgação rápida como soluções de um balcão para atender aos seus diversos requisitos de projeto e acelerar seu tempo até o mercado.

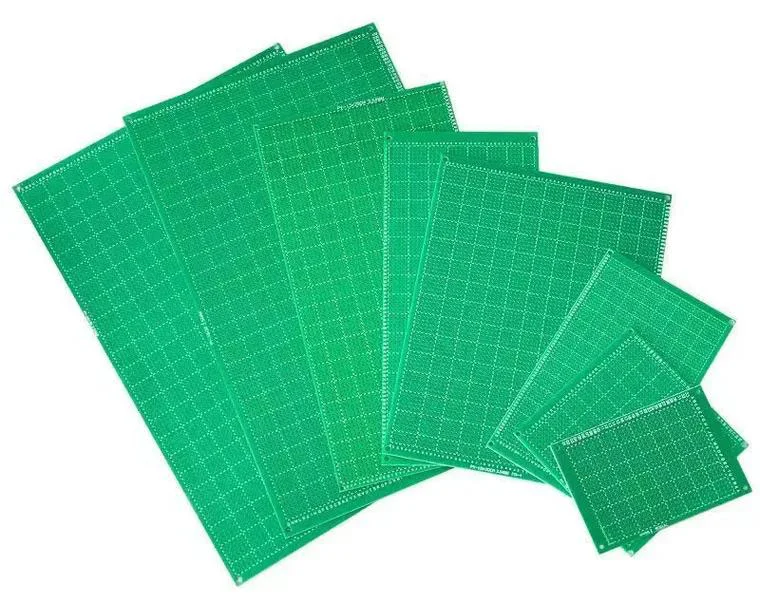

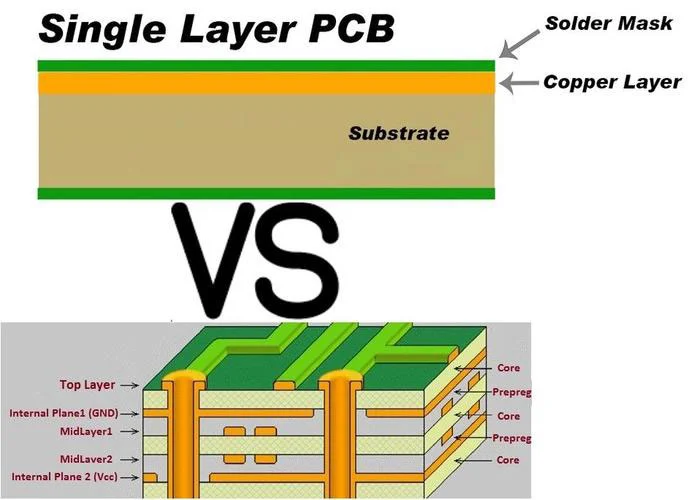

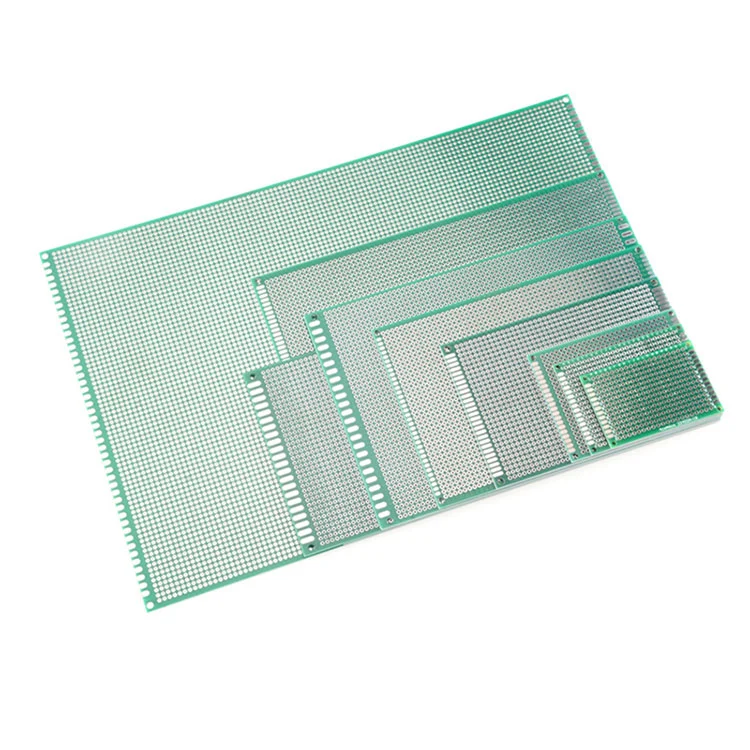

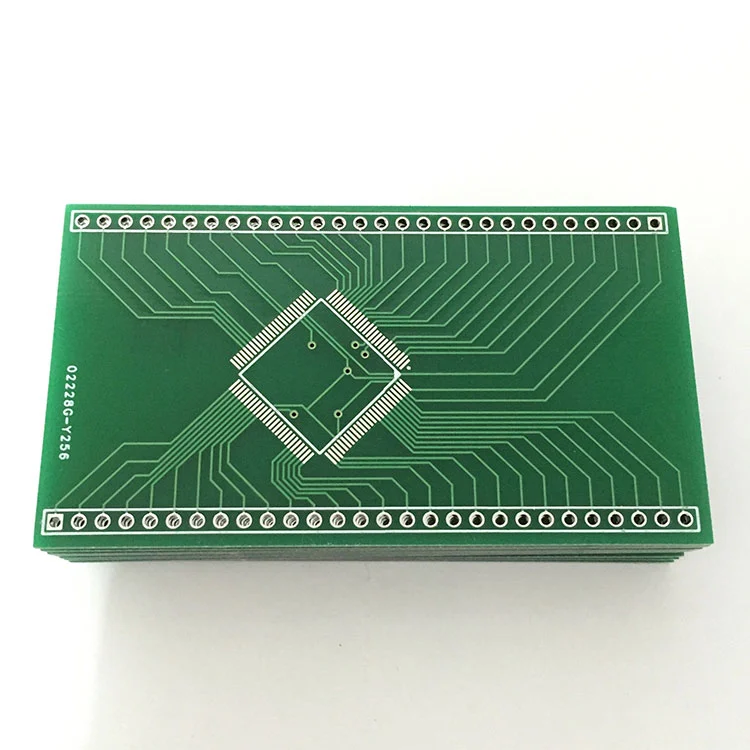

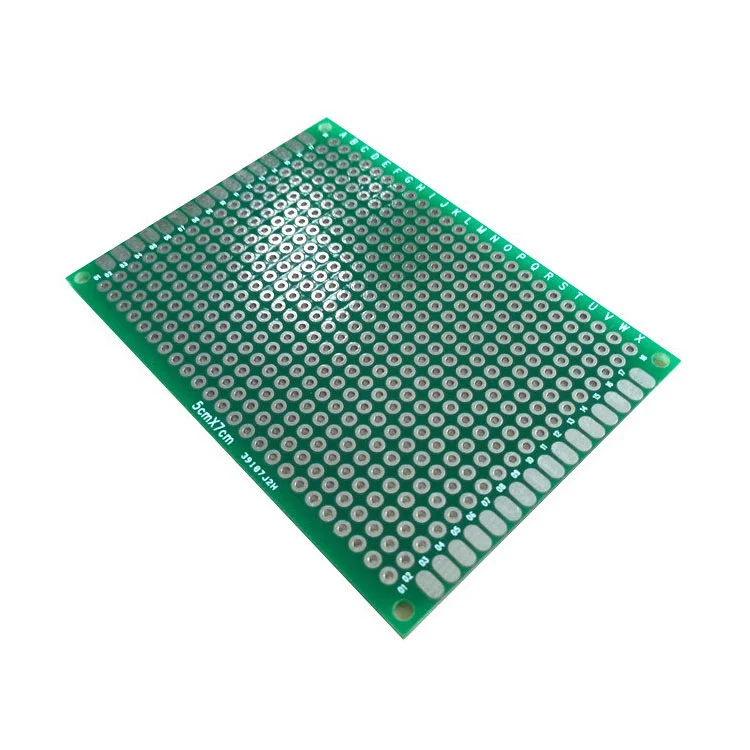

O PCB de camada única, também conhecida como uma placa de circuito impressa de um lado, é a forma mais simples de design de PCB. Consiste em uma única camada condutora de cobre laminada em um substrato não condutor (como FR-4), com componentes montados em um lado e traços roteados no lado oposto. A melhor solução para circuitos de baixo complexo, é amplamente utilizada em eletrônicos de consumo, fontes de alimentação e controles industriais devido ao seu processo de fabricação acessível e rápido.
PCB de camada única com custos mais baixos de material e fabricação em comparação com projetos de várias camadas.
O processo simples reduz o tempo de entrega, porque não é necessária uma laminação e através da perfuração.
Risco mínimo de desalinhamento da camada.
24/7 Especialistas on -line sempre prontos para ajudá -lo.
| Parâmetro | Faixa típica |
| Espessura da placa | 0,4 mm a 3,2 mm |
| Espessura de cobre | 1/2 oz a 3 onças |
| Largura mínima de traços | 0,2 mm (8mil) |
| Buraco perfurado mínimo | 0,3 mm (12mil) |
| Acabamento superficial | Hasl, OSP, ev |
| Temperatura operacional | -50 ° C a +105 ° C (dependente do material) |
| Vantagens | Limitações |
| ✔ Ultra-low cost | ❌ Sem multicamada ou via suporte |
| ✔ Fácil de reparar/modificar | ❌ Densidade de roteamento limitada |
| ✔ Tempo rápido de resposta | ❌ Sem adequados para designs de alta frequência (> 100MHz) |
| ✔ leve e compacto | ❌ Melhor desempenho térmico |
Preparação de material:Laminado de cobre único.
Gravura:Remova o cobre indesejado para formar traços.
Perfuração:Crie orifícios para os componentes do orifício.
Máscara de solda e seda:Aplique revestimento e marcações de proteção.
Acabamento de superfície:As opções incluem Hasl (nivelamento de solda de ar quente) ou OSP.
Eletrônica de consumo:Calculadoras, iluminação LED, brinquedos.
Sistemas de energia:Conversores AC/CC, relés.
Controles industriais:Sensores, controladores de motor.
