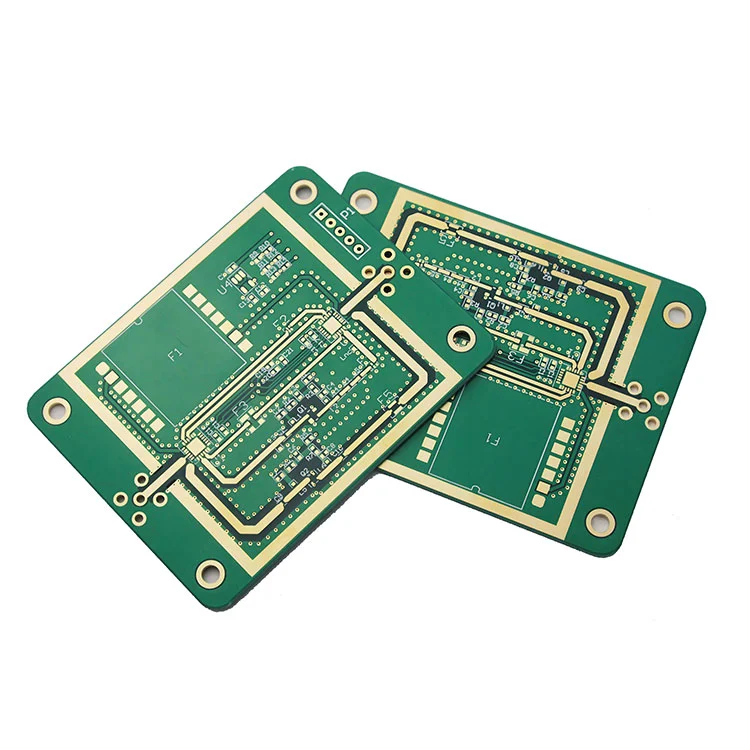

PCB de alta frequênciaa tecnologia é essencial para sistemas modernos de RF, micro-ondas e sistemas digitais de alta velocidade que operam na faixa de GHz. À medida que as frequências aumentam, a perda de sinal, a incompatibilidade de impedância e a interferência eletromagnética tornam-se desafios críticos de projeto. Este guia abrangente explica como o PCB de alta frequência melhora a integridade do sinal, explora materiais, estratégias de design, processos de fabricação, fatores de custo e soluções práticas para problemas comuns de engenharia. Esteja você desenvolvendo módulos 5G, radares automotivos, sistemas de satélite ou dispositivos de comunicação de alta velocidade, este artigo fornece insights técnicos claros para ajudá-lo a alcançar um desempenho estável e confiável.
Índice
1. Compreendendo os fundamentos do PCB de alta frequência
2. Por que a integridade do sinal se torna crítica em altas frequências
3. Seleção de materiais para PCB de alta frequência
4. Propriedades elétricas que influenciam o desempenho
5. Estratégias de design de empilhamento de PCB
6. Técnicas de layout para minimizar a perda de sinal
7. Precisão de fabricação e garantia de qualidade
8. Considerações sobre acabamento de superfície para circuitos de RF
9. Otimização de custos sem comprometer o desempenho
10. Aplicações industriais de PCB de alta frequência
11. Escolhendo o parceiro de fabricação certo
12. Por que Shenzhen Fanway Technology Co., Ltd é uma escolha confiável
13. Perguntas frequentes
14. Considerações Finais
1. Compreendendo os fundamentos do PCB de alta frequência
Uma PCB de alta frequência é projetada para operar de forma confiável em frequências normalmente acima de 500 MHz e frequentemente estendendo-se para faixas de vários GHz. Nesses níveis, mesmo pequenas variações nas propriedades dielétricas, na rugosidade do cobre e na geometria do traço podem afetar significativamente o comportamento do circuito.
Ao contrário das placas convencionais, os projetos de PCB de alta frequência exigem materiais de baixa perda, impedância rigorosamente controlada e tolerâncias de fabricação precisas para garantir uma transmissão de sinal previsível.
2. Por que a integridade do sinal se torna crítica em altas frequências
À medida que a frequência aumenta:
O comprimento de onda do sinal diminui
As linhas de transmissão se comportam como circuitos distribuídos
Pequenas descontinuidades causam reflexos
A tangente de perda se torna mais influente
O efeito pelicular aumenta a resistência do condutor
A tecnologia PCB de alta frequência aborda esses desafios combinando materiais avançados com metodologias de design otimizadas.
3. Seleção de materiais para PCB de alta frequência
Material
Constante dielétrica (Dk)
Perda Tangente (Df)
Aplicativo
FR-4 modificado
4,2–4,5
0,015–0,02
Projetos de GHz mais baixos
Laminado Rogers
2,2–3,5
0,0009–0,003
RF e microondas
Baseado em PTFE
2,0–2,5
Ultrabaixo
Satélite e Radar
Cerâmica de Hidrocarbonetos
3,0–3,5
Baixo
Radar automotivo de 77 GHz
Fabricantes como Shenzhen Fanway Technology Co., Ltd validam cuidadosamente a estabilidade e consistência dielétrica antes da produção.
4. Propriedades elétricas que influenciam o desempenho
Constante Dielétrica (Dk):Determina a velocidade do sinal.
Perda Tangente (Df):Mede a dissipação de energia dielétrica.
Controle de Impedância:Garante reflexão mínima do sinal.
CTE:Controla a estabilidade da expansão mecânica.
Rugosidade do cobre:Impacta a perda do condutor em alta frequência.
5. Estratégias de design de empilhamento de PCB
O design de empilhamento eficaz melhora a blindagem e a integridade do sinal.
Camada
Função
Principal
Roteamento de sinal RF
Interior 1
Plano Terrestre
Interior 2
Avião de força
Fundo
Blindagem/Sinais Secundários
A referência de aterramento adequada minimiza a EMI e melhora a consistência da impedância.
6. Técnicas de layout para minimizar a perda de sinal
Roteamento de rastreamento de RF curto
Evitando cantos em ângulo reto
Perfuração posterior para remover através de stubs
Minimizando descontinuidades de impedância
Espaçamento diferencial controlado entre pares
7. Precisão de fabricação e garantia de qualidade
A fabricação de PCB de alta frequência requer:
Perfuração a laser para microvias
Ciclos avançados de laminação
Tolerância apertada de espessura de cobre
Inspeção Óptica Automatizada (AOI)
Teste de reflectometria no domínio do tempo (TDR)
Tecnologia Co. de Shenzhen Fanway, Ltd implementa controle de processo rigoroso para garantir desempenho elétrico estável em lotes.
8. Considerações sobre acabamento de superfície para circuitos de RF
ENIG para soldagem e planicidade confiáveis
Prata de imersão para melhor condutividade
Cobre suave para reduzir a perda de efeito de pele
9. Otimização de custos sem comprometer o desempenho
Os fatores de custo incluem escolha de material, contagem de camadas, tolerância de impedância e complexidade de teste. Projetos de empilhamento híbrido que combinam materiais de RF com núcleos padrão podem equilibrar custo e desempenho.
10. Aplicações industriais de PCB de alta frequência
Estações Base 5G
Sistemas de radar automotivo
Comunicação via satélite
Antenas de Microondas
Equipamento de rede de alta velocidade
11. Escolhendo o parceiro de fabricação certo
Avaliar:
Experiência em placas RF
Capacidade de fornecimento de materiais
Equipamento de teste de impedância
Serviços de suporte de engenharia
Conformidade com certificação de qualidade
12. Por que Shenzhen Fanway Technology Co., Ltd é uma escolha confiável
Tecnologia Co. de Shenzhen Fanway, Ltd fornece soluções abrangentes de fabricação de PCB de alta frequência, incluindo placas híbridas multimateriais, controle de impedância de precisão, prototipagem rápida e procedimentos de teste rigorosos. Sua equipe de engenharia oferece suporte aos clientes desde a revisão do projeto até a produção em massa, garantindo desempenho consistente em aplicações de GHz.
13. Perguntas frequentes
Q1: Com que frequência devo considerar materiais PCB de alta frequência? Geralmente acima de 500 MHz, especialmente quando operando em faixas multi-GHz.
Q2: O FR-4 padrão pode lidar com aplicações de RF? Apenas projetos limitados de frequência mais baixa; materiais de RF dedicados são preferidos para melhor estabilidade.
Q3: Qual é o parâmetro mais crítico? A tangente de perda (Df) afeta significativamente a atenuação do sinal.
Q4: Como reduzo a reflexão do sinal? Garanta um controle preciso da impedância e um design de empilhamento adequado.
Q5: Como posso iniciar meu projeto? Consulte um fabricante experiente para revisar os arquivos de projeto antes da fabricação.
14. Considerações Finais
PCB de alta frequência desempenha um papel decisivo na manutenção da integridade do sinal, minimizando perdas e garantindo desempenho estável em sistemas avançados de GHz. Da seleção do material à fabricação de precisão, cada detalhe é importante.
Se você está procurando suporte confiável e de alto desempenho para fabricação de PCB de alta frequência,Tecnologia Co. de Shenzhen Fanway, Ltdestá pronta para fornecer orientação especializada e excelência em produção.
Tem um novo projeto de RF ou de alta velocidade em desenvolvimento?Contatoconnosco hoje para discutir seus requisitos técnicos e receber uma solução personalizada para suas necessidades de PCB de alta frequência.
