PCB FR4é um dos substratos de placas de circuito impresso mais utilizados na indústria eletrônica. Neste artigo abrangente, exploramos o que significa FR4 PCB, como é fabricado, onde é aplicado e por que continua sendo um material fundamental para o design e fabricação de eletrônicos modernos.
Este artigo explica o significado do FR4 PCB, suas propriedades, processos de fabricação, vantagens, limitações, aplicações no mundo real e comparações com materiais alternativos de PCB. Ele fornece insights práticos para engenheiros, amadores, compradores e entusiastas de tecnologia. Você também encontrará uma seção detalhada de perguntas frequentes que responde a perguntas comuns relacionadas aos PCBs FR4.

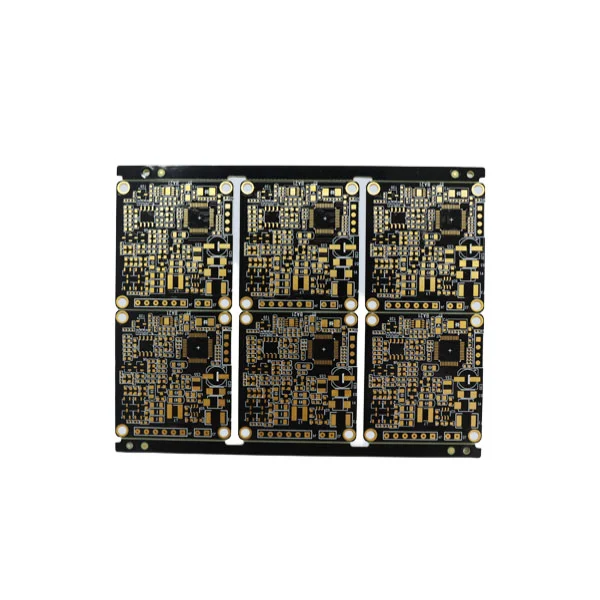

UmPCB FR4refere-se a uma placa de circuito impresso que usaFR4como material base. FR4 significa “Flame Retardant 4”, que é uma designação de classe atribuída ao material laminado epóxi reforçado com fibra de vidro. É o substrato padrão de fato usado na maioria dos eletrônicos devido à sua forte resistência mecânica, excelente isolamento elétrico e capacidade de operar em uma ampla faixa de temperatura.
O termo “PCB” significa uma plataforma que interconecta componentes eletrônicos por meio de circuitos de cobre gravado e furos revestidos. Quando combinado com o FR4, ele forma uma placa durável e confiável, adequada para tudo, desde eletrônicos de consumo de baixo custo até sistemas de controle industrial.
A fabricação de um PCB FR4 envolve várias etapas precisas para garantir consistência e qualidade. Os elementos fundamentais incluem folhas de cobre, folhas laminadas FR4 e uma série de processos que transformam matérias-primas em placas de circuito funcionais.
A escolha do material FR4 para fabricação de PCB oferece uma série de benefícios que o tornam ideal para muitas aplicações. Seu desempenho equilibrado, economia e versatilidade contribuem para sua ampla adoção.
Ao selecionar um material para projeto de PCB, os engenheiros avaliam várias propriedades importantes que influenciam o desempenho e a confiabilidade. O FR4 demonstra características favoráveis em muitos critérios.
| Propriedade | Descrição | Valor/Nota Típica |
|---|---|---|
| Constante dielétrica (Dk) | Indica a capacidade do PCB de armazenar energia elétrica. | ~4,3–4,8 |
| Estabilidade Térmica | Capacidade de suportar o calor sem degradação. | Até ~130°C |
| Resistência à tracção | Resistência à deformação mecânica. | Alto |
| Retardo de chama | Segurança em aplicações onde existe risco de incêndio. | Atende à classificação UL94 V-0 |
| Resistência à umidade | Essencial para pranchas em ambientes úmidos. | Bom |
Os PCBs FR4 são onipresentes devido à sua versatilidade e confiabilidade. Abaixo está uma visão geral das aplicações nas quais o FR4 funciona excepcionalmente bem.
Os engenheiros geralmente escolhem entre FR4 e materiais alternativos como poliimida, Rogers ou substratos de núcleo metálico. Cada material oferece benefícios exclusivos adequados para necessidades específicas.
| Material | Melhor para | Vantagens | Limitações |
|---|---|---|---|
| FR4 | Eletrônica geral | Econômico, forte e confiável | Não é ideal para RF de alta frequência |
| Poliimida | PCBs flexíveis | Alta resistência ao calor, flexível | Custo mais alto |
| Rogério | RF de alta frequência | Baixa perda, estável Dk | Caro |
| Núcleo Metálico | Aplicações de LED de energia | Excelente dissipação de calor | Pesado e caro |
P:O que “FR4” significa em PCB?
UM:FR4 significa “Flame Retardant 4”, indicando um laminado epóxi reforçado com vidro que resiste ao fogo e fornece resistência estrutural para PCBs.
P:Por que o FR4 é tão amplamente utilizado na indústria de PCB?
UM:O FR4 combina resistência mecânica, isolamento elétrico, resistência térmica e economia, tornando-o adequado para uma ampla gama de aplicações eletrônicas.
P:O FR4 pode ser usado em aplicações de RF de alta frequência?
UM:Embora o FR4 seja usado em circuitos de baixa frequência, os circuitos de RF de alta frequência geralmente requerem materiais como Rogers, que apresentam perdas dielétricas mais baixas para melhor integridade do sinal.
P:Como a umidade afeta os PCBs FR4?
UM:O FR4 tem boa resistência à umidade, mas a exposição prolongada a alta umidade ainda pode afetar o desempenho. Revestimentos protetores e camadas isolantes ajudam a mitigar isso.
P:O FR4 é adequado para eletrônicos automotivos?
UM:Sim, o FR4 é amplamente utilizado na eletrônica automotiva devido à sua estabilidade térmica e durabilidade, embora variantes específicas de alta temperatura possam ser escolhidas para ambientes extremos.
EntendimentoPCB FR4é essencial para qualquer pessoa que trabalhe ou aprenda sobre design e fabricação de eletrônicos. Suas características equilibradas fazem dele o material de base para inúmeros dispositivos em todo o mundo. Esteja você avaliando materiais para um novo projeto ou escolhendo um fornecedor, o FR4 continua sendo uma escolha confiável.
