Na era digital de hoje, quase todos os dispositivos modernos - de smartphones e equipamentos médicos a sistemas de controle automotivo - de acordo com uma placa de circuito impressa (PCB). Embora os PCBs de camada única e de camada dupla sejam amplamente utilizados há décadas, a demanda por dispositivos mais poderosos e compactos fezPCBs multicamadaso padrão da indústria em eletrônicos de alto desempenho.

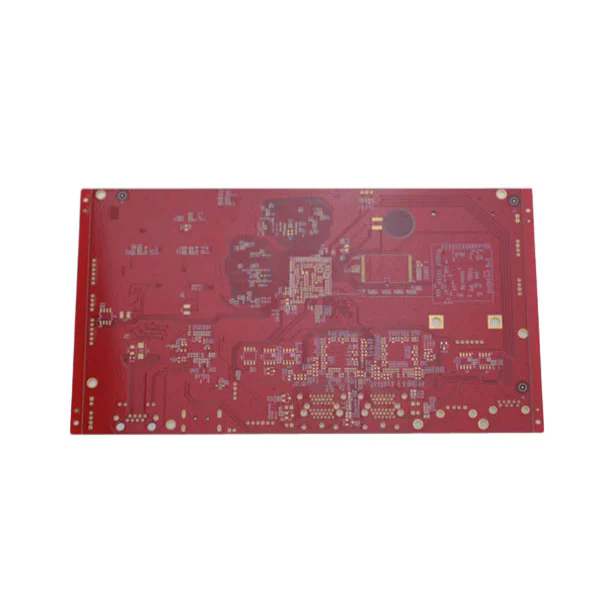

Uma PCB multicamada consiste em três ou mais camadas de cobre condutoras empilhadas, separadas por material isolante conhecido como dielétrico. Ao contrário das placas de um lado duplo ou duplo, os PCBs multicamadas permitem que os designers obtenham roteamento complexo, maior funcionalidade e confiabilidade aprimorada. Essa arquitetura não apenas otimiza o fluxo de sinal, mas também reduz significativamente a interferência eletromagnética, o que é uma grande preocupação nos circuitos de alta velocidade.
As vantagens dos PCBs multicamadas vão muito além de sua complexidade estrutural. Eles permitem que os fabricantes construam dispositivos menores, mais leves e mais duráveis, sem sacrificar o poder ou a eficiência do processamento. Seja em aeroespacial, telecomunicações ou tecnologia médica, a versatilidade dos PCBs multicamadas os tornou uma pedra angular da inovação.
Em um nível fundamental, os PCBs multicamadas resolvem o problema de gargalos limitados de espaço e desempenho. Ao empilhar várias camadas de cobre, os designers ganham a capacidade de rotear os sinais de maneira mais inteligente e evitar os problemas de congestionamento que ocorrem nas placas tradicionais de duas camadas. Essa é uma das principais razões pelas quais os PCBs multicamadas dominam as indústrias onde a miniaturização e o desempenho são essenciais.
O princípio de trabalho de um PCB multicamada está em seu design em camadas. Cada camada condutora é gravada com padrões de circuito, enquanto vias (ataques passados, vias cegos ou vias enterrados) conectam essas camadas para permitir uma comunicação elétrica sem costura. As camadas dielétricas isolam as camadas de cobre, garantindo que os sinais elétricos viajem com interferência mínima e eficiência máxima.
Para ilustrar melhor os parâmetros profissionais de uma PCB multicamada típica, considere a tabela a seguir:
| Parâmetro | Intervalo de especificação |
|---|---|
| Contagem de camadas | 4 a 40+ camadas |
| Material base | FR4, High TG FR4, Rogers, Polyimida |
| Espessura de cobre | 0,5 oz a 3 oz por camada |
| Espessura da placa | 0,4 mm a 5,0 mm |
| Min. Tamanho do orifício | 0,1 mm |
| Acabamento superficial | Hasl, enig, osp, prata de imersão |
| Controle de impedância | ± 10% de tolerância |
| Temperatura operacional | -40 ° C a +150 ° C. |
| Cor de máscara de solda | Verde, preto, branco, azul, vermelho |
Esses parâmetros refletem não apenas os recursos de engenharia, mas também as opções de personalização que os fabricantes podem fornecer. Por exemplo, a escolha dos materiais de alta TG FR4 ou Rogers garante resistência ao calor e estabilidade em ambientes exigentes, como sistemas de radar automotivo ou aviônicos aeroespaciais. A espessura do cobre é crucial para o manuseio de cargas de corrente, enquanto o controle de impedância afeta diretamente a transmissão de sinal de alta frequência.
O processo de design de uma PCB multicamada envolve várias etapas: criação esquemática, planejamento de empilhamento de camadas, roteamento e teste de simulação. Os engenheiros devem equilibrar cuidadosamente os requisitos elétricos, térmicos e mecânicos. Planejamento ruim pode levar à interferência, superaquecimento ou perda de sinal, e é por isso que o design de PCB multicamada é considerado uma ciência e uma arte.
Além disso, os avanços na tecnologia de fabricação de PCB-como microvias com perfuração a laser, métodos de IDH (interconexão de alta densidade) e componentes incorporados-empurraram placas multicamadas para novas alturas de desempenho. Esses recursos permitem que os PCBs modernos suportem 5G, IoT, dispositivos de inteligência artificial e equipamentos de diagnóstico médico de próxima geração.
A razão pela qual as indústrias estão escolhendo cada vez mais PCBs multicamadas é clara: elas oferecem desempenho e confiabilidade superiores em comparação com alternativas de camada única ou dupla. Aqui estão alguns dos benefícios mais importantes que explicam sua adoção generalizada:
Alta integridade do sinal: com impedância controlada e vários planos de terra, PCBs multicamadas minimizam a distorção do sinal. Isso é fundamental para aplicativos de alta velocidade, como servidores de dados e estações base 5G.
Design compacto: O empilhamento de camadas reduz verticalmente a necessidade de superfícies maiores da placa, permitindo que os fabricantes tornem os produtos menores e mais leves sem perder energia.
Durabilidade aprimorada: os PCBs multicamadas são construídos com materiais de alta qualidade que suportam o estresse ambiental, incluindo flutuações de temperatura, vibração e choque mecânico.
Interferência eletromagnética reduzida (EMI): o uso de planos de terra e roteamento estratégico ajuda a proteger circuitos sensíveis a ruído, garantindo um desempenho consistente.
Versatilidade: De gadgets de consumo a satélites, os PCBs multicamadas são adaptáveis a diversas indústrias e aplicações.
Por exemplo, na indústria automotiva, os PCBs multicamadas PCBs avançam sistemas de assistência ao motorista (ADAS), entretenimento no veículo e sistemas de gerenciamento de baterias em veículos elétricos. Em equipamentos médicos, eles são essenciais para scanners de ressonância magnética, marcapassos e sistemas de imagem, onde a confiabilidade pode significar vida ou morte. No setor de telecomunicações, os PCBs multicamadas permitem a transmissão de dados de alta frequência em dispositivos compactos que requerem conectividade estável.
A capacidade dos PCBs multicamadas para equilibrar a redução do tamanho, a melhoria do desempenho e a confiabilidade os torna uma escolha não negociável no ecossistema eletrônico moderno.
Q1: Qual é a principal diferença entre um PCB multicamada e um PCB de duas camadas?
Um PCB de camada dupla possui apenas duas camadas condutivas, limitando a complexidade do roteamento do circuito. Uma PCB multicamada, no entanto, empilha três ou mais camadas condutivas, permitindo projetos mais compactos, melhor integridade de sinal e maior desempenho. Isso torna os PCBs multicamadas a opção preferida para aplicações de alta velocidade, alta densidade e alta confiabilidade.
P2: Quanto tempo um PCB multicamada normalmente dura em aplicativos exigentes?
A vida útil de um PCB multicamada depende da seleção de materiais, ambiente operacional e qualidade de fabricação. Com FR4 de TG alto ou materiais especializados como a poliimida, uma PCB multicamada pode durar 10 a 20 anos ou mais em aplicações industriais ou aeroespaciais. Gerenciamento térmico adequado e acabamento superficial estendem ainda mais a durabilidade.
À medida que a demanda por eletrônicos avançados cresce, as empresas exigem parceiros de PCB que possam fornecer não apenas produtos, mas confiabilidade a longo prazo.Fanwayestabeleceu-se como fabricante confiável de PCBs multicamadas, combinando processos de fabricação de ponta com controle de qualidade estrita. De protótipos de pequenos lotes à produção em larga escala, a Fanway garante que todos os quadros atendam aos padrões internacionais de desempenho e segurança.
Se você estiver buscando PCBs multicamadas duráveis e de alto desempenho, adaptadas ao seu aplicativo específico, agora é a hora de se conectar com nossa equipe.Contate-nosHoje para saber como a Fanway pode apoiar sua próxima inovação com soluções de PCB de classe mundial.
-
