SMT é um processo para montagem eletrônica. Os componentes eletrônicos fornecidos são montados na superfície de uma PCB (placa de circuito impresso). É um processo altamente automatizado e flexível, permite que o fabricante coloque vários componentes na placa PCB.
As vantagens da montagem da superfície Mount PCB (SMT Technology) Assembléia:Alta densidade de montagem, tamanho pequeno de produtos eletrônicos, peso leve, volume e peso dos componentes de montagem na superfície são apenas cerca de 1/10 dos componentes tradicionais de hole, alta confiabilidade, forte resistência à vibração e baixa taxa de defeito das articulações de solda.

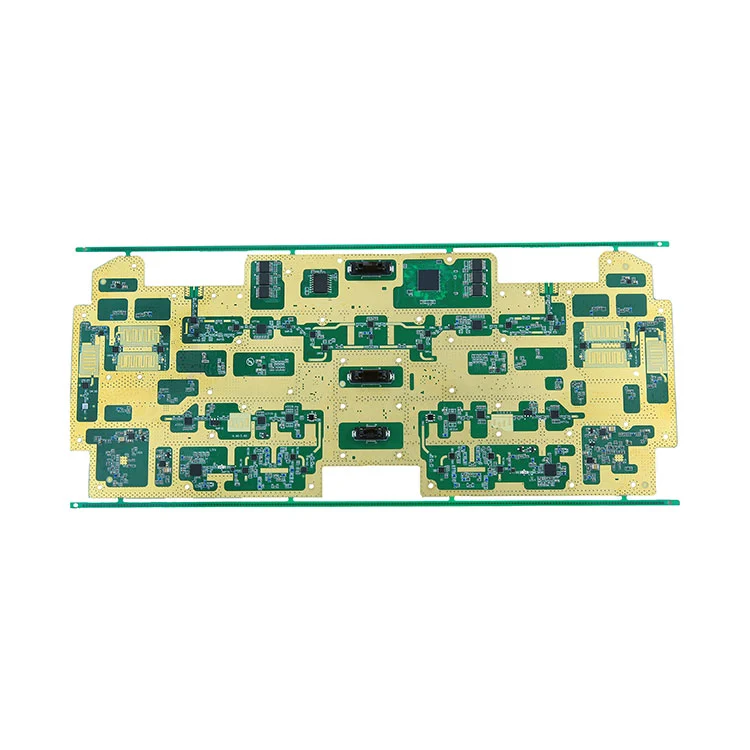

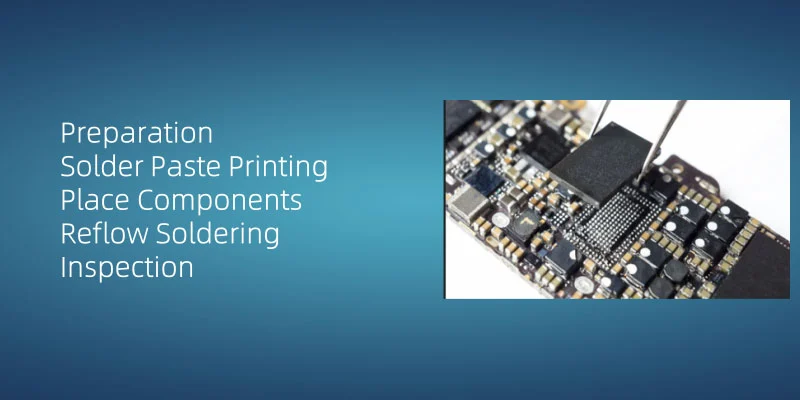

O processo de design e montagem da tecnologia de montagem na superfície (SMT) da PCB (placa de circuito impressa) consiste em cinco etapas básicas:
1. Preparação
Primeiro, o operador deve garantir a superfície de trabalho limpa e arrumada e usar uma pulseira anti-estática e roupas seguras para ESD para manter um ambiente de operação seguro, a fim de eletricidade estática livre de componentes prejudiciais.
2. Impressão de pasta de solda
A aplicação de pasta de solda ao PCB é o processo principal na tecnologia de montagem de superfície (SMT). As impressoras de estêncil automatizadas depositam a pasta e sua qualidade de depoimento influencia criticamente a confiabilidade conjunta da solda. Durante a aplicação, verifique se a uniformidade da pasta e o volume apropriado para evitar defeitos como deposição insuficiente ou excessiva. Na Fanway, implementamos o SPI (Inspeção de pasta de solda) para verificar os parâmetros de volume de pasta.
3. Coloque componentes
Coloque os componentes do dispositivo de montagem na superfície (SMD) na placa de circuito impresso (PCB). Normalmente, os componentes SMD serão colocados pela máquina de colocação automática de maneira eficiente e precisa. A máquina usa dicas de sucção para capturar componentes de bandejas e as posiciona com precisão em locais designados na PCB.
4. Soldagem de refluxo
Os componentes são fixados no PCB via soldagem de refluxo. A pasta de solda é aquecida para derreter, soldando firmemente os componentes no PCB. Esse processo requer controle preciso do perfil de temperatura e tempo para garantir a integridade da articulação da solda.
5. Inspeção
Inspeção e teste detalhados são necessários após a solda de refluxo. Verifique se todos os componentes são soldados adequadamente e as placas de circuito funcionam normalmente, sem juntas frias e curtos circuitos.
Após a conclusão do processo de soldagem, é realizada uma inspeção e teste detalhados para garantir que todos os componentes sejam soldados adequadamente e que a placa de circuito funcione normalmente.
* Montagem completa do sistema
* Gerenciamento e controle de materiais
* Rastreabilidade e gerenciamento de prevenção de erros e controle
* Teste/ Validação/ Envelhecimento
* Tamanho mínimo do componente SMT: 01005
* Tom mínimo (BGA):0,2 mm
* Tamanho mínimo da PCB:5050mm
* Tamanho máximo da PCB:910600mm
* Melhor precisão do equipamento:+/- 25um

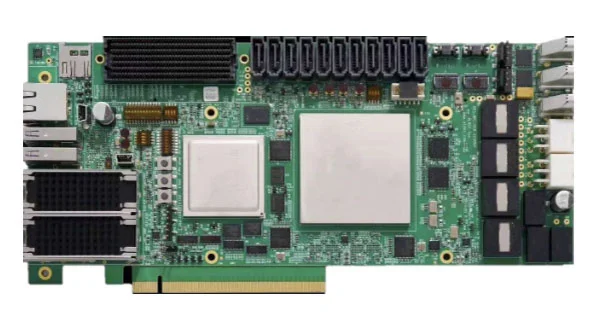

* Tipo: Instrumentação
* Número de componentes: 136
* Quantidade de componentes: 2729
* Soldagem de refluxo sem chumbo de chumbo dupla face
* Tamanho mínimo do pacote: 0402
* Espaçamento mínimo de pinos dos componentes: 0,4PH qfn

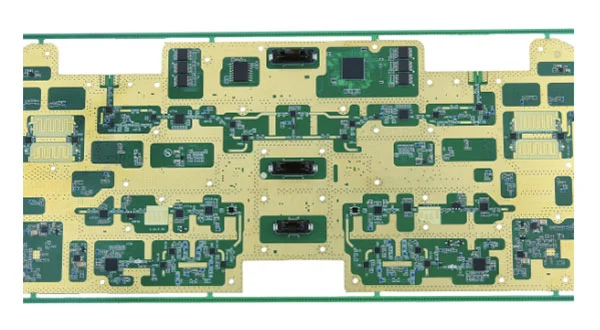

* Tipo: Controle Industrial
* Número de componentes: 68
* Quantidade de componentes: 1131
* Soldagem de refluxo sem chumbo de chumbo +solda de onda única
* Número de solda BGA: 13
* Tamanho mínimo do pacote: 0402
* Espaçamento mínimo de pinos dos componentes: 0,5PH qfn

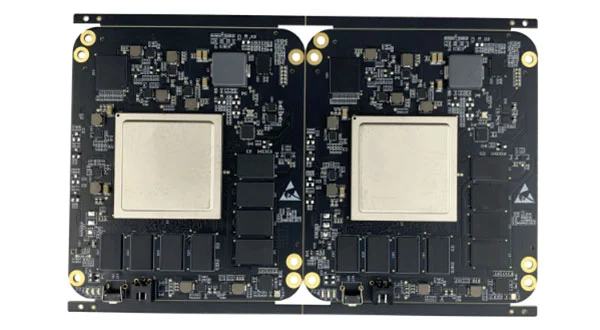

* Tipo: Controle Industrial Motherboard
* Número de componentes: 187
* Quantidade de componentes: 1920
* Soldagem de refluxo sem chumbo de chumbo +solda de onda única
* Tamanho mínimo do pacote: 0402
* Espaçamento mínimo de pinos dos componentes: 0,4 mm
