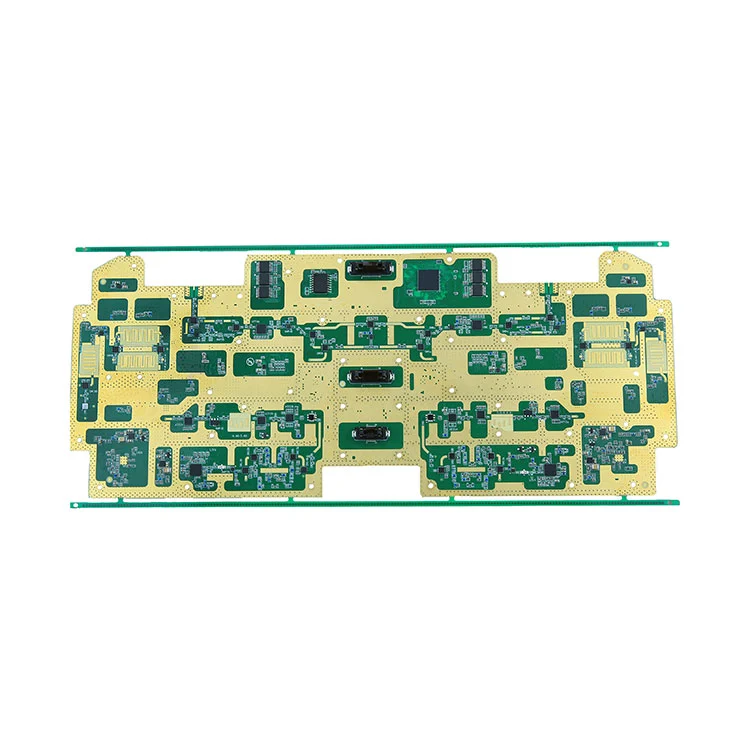

O que é montagem de PCB para montagem em superfície e por que isso é importante?

O que é montagem de PCB para montagem em superfície?

Montagem de PCB de montagem em superfície refere-se ao processo de montagem eletrônica em que os componentes são montados diretamente na superfície de uma placa de circuito impresso (PCB) em vez de serem inseridos através de orifícios. Este processo depende da Tecnologia de Montagem em Superfície (SMT) e Dispositivos de Montagem em Superfície (SMDs), que permitem maior densidade de componentes e custos de fabricação reduzidos. O SMT tornou-se onipresente na indústria eletrônica devido à sua eficiência, escalabilidade e benefícios de desempenho.

Qual a diferença entre a tecnologia de montagem em superfície e a tecnologia de furo passante?

O principal contraste entre a Tecnologia de Montagem em Superfície (SMT) e a Tecnologia Through-Hole (THT) está na forma como os componentes elétricos são conectados à PCB:

Por que usar o conjunto de PCB para montagem em superfície?

• Maior densidade de componentes:SMT permite mais peças em placas menores.
• Custo de fabricação reduzido:A automação reduz os custos de mão de obra e os erros de repetibilidade.
• Desempenho elétrico aprimorado:SMT reduz o comprimento do cabo, melhorando a qualidade do sinal.
• Ciclos de produção mais rápidos:Os processos automatizados de coleta e colocação e refluxo aceleram a produção.
• Flexibilidade de projeto:Ambas as superfícies da placa podem ser preenchidas.

Quais componentes são comumente usados ​​na montagem de PCB para montagem em superfície?

SMT inclui muitos tipos de componentes. Aqui estão os mais comuns:

Quais são as principais etapas do processo na montagem de montagem em superfície?

1. Impressão de estêncil:A pasta de solda é aplicada às placas de PCB usando um estêncil.
2. Escolha e coloque:As máquinas colocam SMDs precisamente na pasta de solda.
3. Soldagem por refluxo:O PCB passa por um forno de refluxo para derreter a pasta de solda.
4. Inspeção e Controle de Qualidade:Verificações AOI, raios X e ópticas verificam a precisão da montagem.
5. Teste Final:Os testes funcionais confirmam o desempenho.

Como lidar com desafios comuns de montagem?

A montagem SMT pode enfrentar vários desafios, como marcação para exclusão, ponte de solda e circuitos abertos. As melhores práticas incluem:

• Otimize o layout do PCB:Design e espaçamento adequados das almofadas para reduzir problemas de solda.
• Ajustar perfil de refluxo:Perfis de temperatura personalizados para juntas de solda consistentes.
• Use materiais de alta qualidade:Pasta de solda e componentes confiáveis ​​melhoram a consistência.
• Execute um controle de qualidade robusto:Use AOI, raios X e TIC para detectar defeitos precocemente.

Quais materiais são necessários para SMT?

Como garantir a qualidade e a confiabilidade do conjunto de montagem em superfície?

A montagem de montagem em superfície de alta qualidade requer testes e validação rigorosos. Os principais métodos incluem:

• Inspeção Óptica Automatizada (AOI):Detecta componentes ausentes, polaridade e problemas de solda.
• Inspeção por Raios X:Revela defeitos ocultos nas juntas de solda.
• Testes em circuito (TIC):Testa o desempenho elétrico no nível do componente.
• Teste Funcional:Verifica o comportamento completo do circuito em condições reais.

O controle de qualidade combinado garante que os PCBs atendam aos padrões de desempenho e confiabilidade esperados na eletrônica moderna.

Quais são as tendências futuras na montagem de PCB para montagem em superfície?

Várias tendências importantes estão moldando o futuro do SMT:

• Miniaturização:Fatores de forma menores e componentes micro-SMD.
• Automação Avançada:Pick-and-place orientado por IA e feedback do processo em tempo real.
• Eletrônica impressa em 3D:A manufatura aditiva se integra ao SMT.
• Inspeção Inteligente:O aprendizado de máquina aprimora a detecção de defeitos.

Essas tendências garantem que o conjunto de PCB para montagem em superfície continue a evoluir, melhorando o desempenho e reduzindo os ciclos de produção.

Perguntas frequentes

O que é montagem de PCB para montagem em superfície?

Montagem de PCB de montagem em superfície refere-se ao processo de montagem de componentes eletrônicos diretamente na superfície de um PCB usando processos SMT. Ele substitui a montagem passante tradicional na maioria dos eletrônicos modernos devido à sua eficiência e benefícios de miniaturização.

Como a tecnologia de montagem em superfície melhora o desempenho?

O SMT melhora o desempenho reduzindo o comprimento do cabo, o que reduz a indutância e a resistência. Isto melhora a integridade do sinal e permite que as placas operem em frequências mais altas com menos ruído.

Quais indústrias se beneficiam mais com a montagem de montagem em superfície?

Indústrias como eletrônica de consumo, automotiva, dispositivos médicos, aeroespacial e telecomunicações dependem fortemente do SMT devido à necessidade de conjuntos eletrônicos compactos, confiáveis ​​e de alto desempenho.

Que desafios existem na montagem de montagem em superfície?

Os desafios incluem o gerenciamento de componentes muito pequenos, garantindo a aplicação precisa da pasta de solda e evitando defeitos como marcações para exclusão ou pontes de solda. Sistemas avançados de controle e inspeção de processos são necessários para mitigar esses problemas.

Por que o controle de qualidade é crucial no SMT?

O controle de qualidade garante confiabilidade e funcionalidade nos produtos acabados. Com componentes de alta densidade e montagem automatizada, os defeitos podem levar rapidamente a falhas no campo. Processos como AOI e inspeção por raios X detectam problemas antes do teste final.
