Placa de circuito impresso

Placa de circuito impresso

Do design da PCB à produção em massa, a Fanway oferece serviços de fabricação de PCB de divulgação rápida como soluções de um balcão para atender aos seus diversos requisitos de projeto e acelerar seu tempo até o mercado.

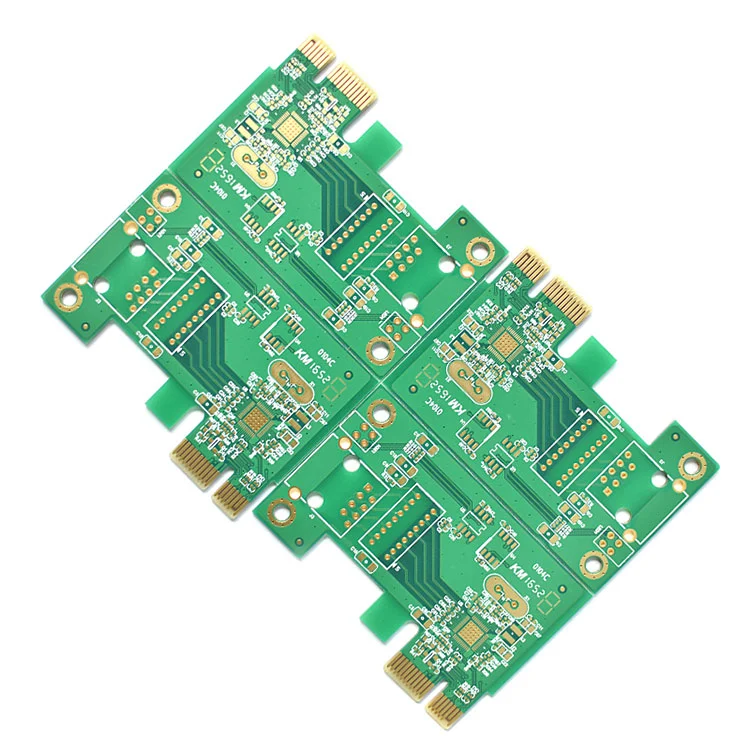

PCB de dupla camada
  • PCB de dupla camadaPCB de dupla camada
  • PCB de dupla camadaPCB de dupla camada
  • PCB de dupla camadaPCB de dupla camada

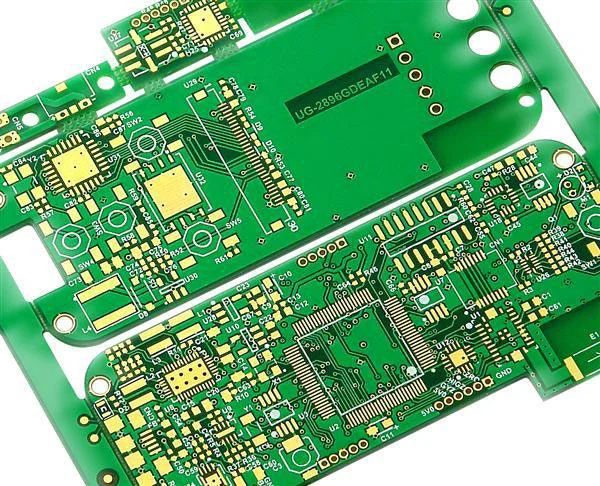

PCB de dupla camada

Você é bem-vindo ao Fanway Factory para comprar a última venda de vendas, preço baixo e PCB de dupla camada de alta qualidade. Estamos ansiosos para cooperar com você.
Um PCB de dupla camada (PCB de dupla face) integra duas camadas de cobre condutor em um substrato (FR-4), interconectado por meio de buracos banhados (PTH) ou Vias. Como fornecedor profissional de PCB na China, a Fanway oferece PCB de dupla camada de baixo custo e rápida camada.

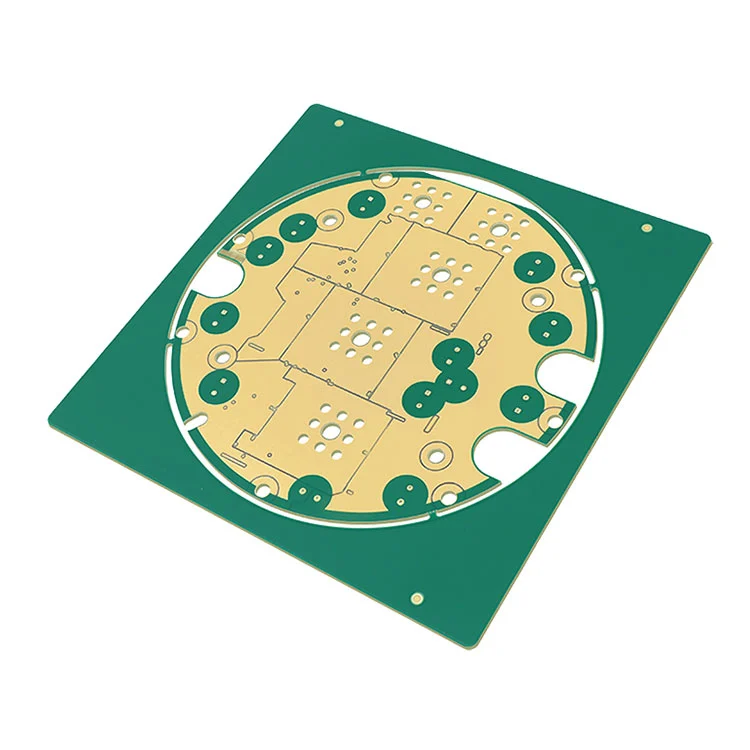

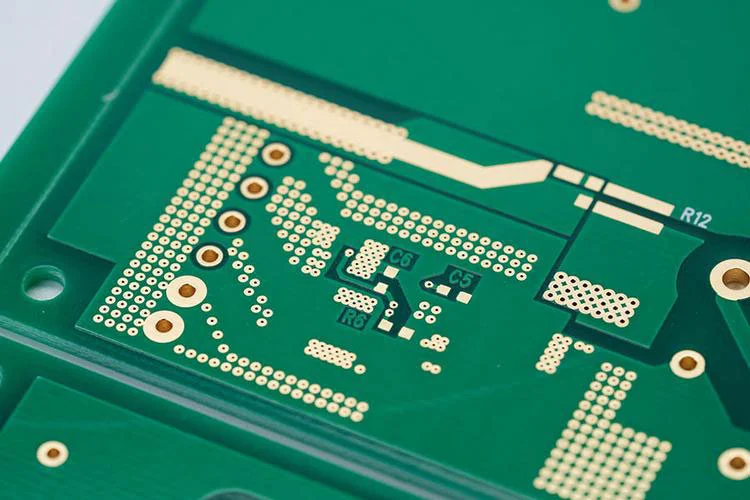

Double Layer Pcb


Por que os PCBs de dupla camada de Fanway?

Fabricação de precisão

Precision Manufacturing

Apoie a perfuração a laser, Micro Vias e HDI.

Testes rigorosos

Rigorous Testing

Testes 100% elétricos e inspeção AOI.

Qualidade certificada

Certified Quality

Compiliante com o IPC-A-600 Classe 2/3, UL 94V-0.

Entrega rápida

Fast Delivery

Os protótipos terminam em 24 horas, as ordens em massa terminam em 5 dias.


As vantagens do PCB de dupla camada em Fanway

Eficiência espacial:Roteamento de dupla face para layouts compactos.

Redução EMI:Otimização do plano do solo.

Eficiência de custo:A melhor escolha para protótipos e produção complexos médios.

Força mecânica:O reforçado por placar resiste à vibração.


Configuração de camada de PCB de dupla camada no fanway

Camadas duplas de cobre:Suporte componentes e traços de ambos os lados.

Substrato:FR-4, alumínio opcional.

Conexões entre camadas:Vias do orifício, cegos ou enterrados.

Proteção:Máscara de solda lateral dupla e seda.

Recursos de design:Apoie SMT e através dos componentes do buraco.

O roteamento da camada cruzada reduz o tamanho da placa e aumenta a clareza do sinal.


Processo de fabricação de PCB de dupla camada

Preparação laminada (CCL de dupla face).

Perfuração e via metalização (PTH).

Fotolitografia e gravura de cobre.

Máscara de solda de lado duplo/impressão na seda.

Acabamento de superfície (enig, hasl ou prata de imersão).

Especificações técnicas

Grossura:0,8-3,0 mm (padrão de 1,6 mm).

Peso de cobre:1–3 oz.

Rastreio/espaço:0,15 mm (6 mil).

O meu via diâmetro:0,3 mm (12 mil).

Força dielétrica:20 kV/mm (FR-4).

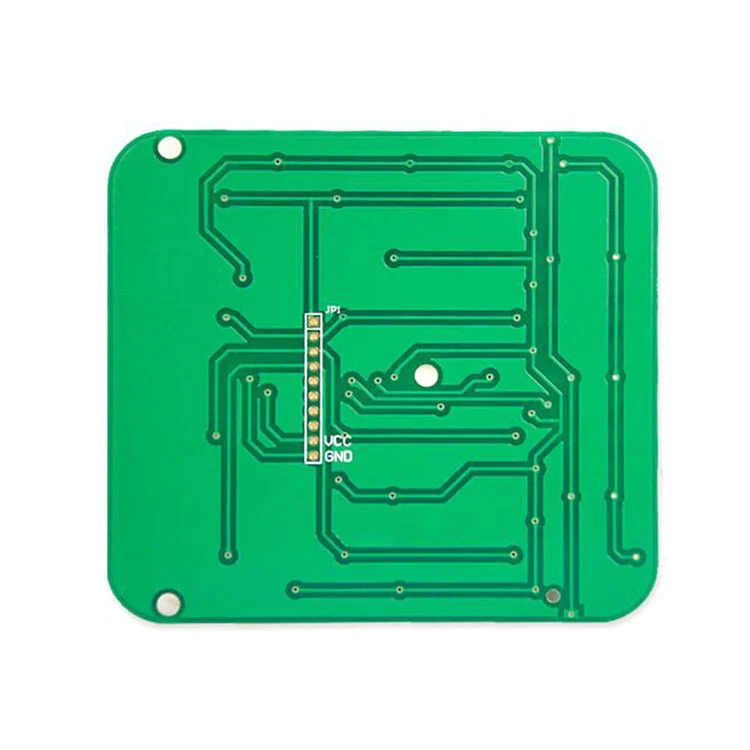

Double Layer Pcb
