Placas de circuito impresso(PCBs) são a espinha dorsal silenciosa dos eletrônicos de hoje. Seja em um smartphone, sistema de controle automotivo, scanner médico ou módulo de navegação aeroespacial, os PCBs fornecem a base física e elétrica que conecta todos os componentes. Compreender como eles funcionam com o reconhecimento da mudança que trouxeram para a tecnologia. Antes do PCBs, a fiação era realizada manualmente com conexões ponto a ponto. Esse método não era apenas propenso a erros, mas também escalabilidade limitada. Os PCBs resolveram esses problemas, oferecendo estruturas padronizadas e em camadas que garantem design compacto, confiabilidade e eficiência da produção em massa.
Então, como exatamente eles funcionam? Na sua essência, os PCBs servem três propósitos primários:
Suporte mecânico- proteger componentes em vigor.
Conexões elétricas- fornecendo caminhos condutores para o fluxo atual.
Integridade do sinal- Garantir que os sinais eletrônicos viajem com perda mínima ou interferência.

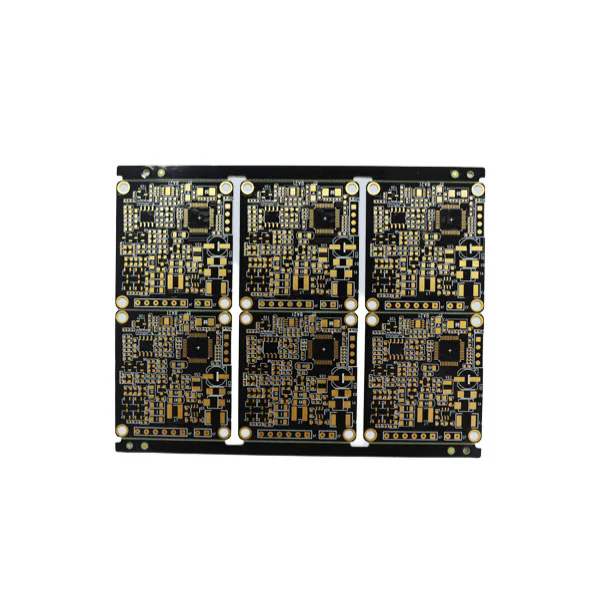

A construção envolvesubstratos, normalmente fibra de vidro FR4 ou outros materiais, que atuam como a camada isolante. Além disso, as folhas de cobre são laminadas, gravadas em vias e revestidas com acabamentos protetores. O resultado final é uma placa meticulosamente projetada, onde resistores, capacitores, microchips e conectores podem ser montados.
Os PCBs podem ser de um lado único, duplo ou multicamada, dependendo da complexidade do design. PCBs multicamadas - às vezes atingindo mais de 40 camadas - são essenciais para equipamentos avançados de computação e telecomunicações, onde a densidade de roteamento de sinal é crítica. Eles incorporamVias(interconexões verticais) que permitem que os sinais passem por diferentes camadas, mantendo a integridade do desempenho.
O gerenciamento de calor é outro papel crucial dos PCBs. Ao projetar vias térmicas, dissipadores de calor ou vazamentos especiais de cobre, os fabricantes garantem que componentes sensíveis permaneçam dentro de temperaturas operacionais seguras. Sem essas considerações de projeto, o risco de falha do sistema aumenta significativamente.
As indústrias dependem de vários tipos de PCBs adaptados a aplicações específicas. Compreender como essas variações a função fornece informações sobre por que os PCBs permanecem indispensáveis na fabricação global de eletrônicos.
PCBs de um lado: Estes são o tipo mais simples, com faixas de cobre em apenas um lado da placa. Eles são econômicos e amplamente utilizados em calculadoras, rádios e eletrônicos de consumo simples.
PCBs de dupla face: Apresentando faixas de cobre em ambos os lados, eles permitem projetos de circuitos mais complexos. Os componentes podem ser montados em ambos os lados, aumentando a densidade.
PCBs multicamadas: Composto por três ou mais camadas de cobre condutor, essas placas lidam com aplicações altamente complexas. Smartphones, dispositivos médicos avançados e eletrônicos aeroespaciais geralmente confiam neles.
PCBs rígidos: Construídos em substratos sólidos, eles oferecem estabilidade e durabilidade, tornando -os comuns na maioria dos dispositivos eletrônicos.
PCBs flexíveis: Construídos usando materiais dobráveis como poliimida, eles podem torcer e dobrar, ideais para wearables e eletrônicos compactos.
PCBs rígidos-flex: Um híbrido que combina áreas rígidas e flexíveis, oferecendo estabilidade estrutural e flexibilidade de design simultaneamente.
PCBs de alta frequência: Feito com materiais especializados, eles garantem a precisão do sinal para aplicações como telecomunicações e sistemas de radar.
Para destacar os parâmetros profissionais do produto claramente, aqui está uma tabela de resumo:
| Parâmetro | Faixa/especificação típica | Exemplo de aplicação |
|---|---|---|
| Material base | FR4, poliimida, CEM-1, Rogers | Equipamento de eletrônicos de consumo, automotivo, RF |
| Espessura de cobre | 0,5 oz - 6 oz | Placas de energia, controle industrial |
| Contagem de camadas | 1 - 40+ | De brinquedos a supercomputadores |
| Acabamento superficial | Hasl, enig, osp, prata de imersão, lata de imersão | Melhora a solda, a resistência à corrosão |
| Largura/espaçamento mínimo de rastreamento | 2 - 4 mils (projetos avançados abaixo de 2 mils possíveis) | Dispositivos de interconexão de alta densidade (HDI) |
| Temperatura operacional | -55 ° C a +150 ° C (projetos especiais de até 200 ° C +) | Controle aeroespacial, militar e industrial |
| Constante dielétrica (DK) | 2.2 - 4.5 Dependendo do material | Transmissão de sinal de alta frequência |
| Condutividade térmica | 0,25 - 2,0 W/Mk (dependendo do substrato) | Circuitos sensíveis ao calor |
Esses parâmetros determinam o desempenho, a durabilidade e a confiabilidade de cada PCB. Os fabricantes selecionam cuidadosamente as especificações com base nos requisitos de uso final. Por exemplo, um PCB automotivo da ECU exige maior resistência ao calor e tolerância à vibração em comparação com uma simples placa de iluminação LED doméstica.
A confiabilidade de uma placa de circuito impressa não depende apenas do design, mas também de processos precisos de fabricação. Os PCBs de alta qualidade exigem aderência estrita aos padrões internacionais, como o IPC-A-600 (aceitabilidade das placas impressas). O processo normalmente inclui as seguintes etapas:
Design e layout- Os engenheiros criam o esquema e o traduzem em arquivos Gerber, que ditam padrões de cobre, furos e máscaras de solda.
Preparação de substrato- FR4 ou material escolhido é cortado e laminado com papel alumínio de cobre.
Transferência de imagem e gravura- Os padrões de circuito são impressos e o cobre indesejado é gravado, deixando caminhos condutores.
Perfuração e revestimento- Os orifícios são perfurados para vias e fios de componentes, depois banhados para garantir a condutividade.
Aplicação de máscara de solda- Uma camada de polímero protetora é aplicada, isolando traços e impedindo a ponte da solda.
Acabamento superficial- Hasl (nivelamento de solda de ar quente), Enig (Gold de imersão em níquel com eletrólito) ou outros acabamentos são aplicados para melhorar a solda.
Impressão de seda- Marcas de referência, logotipos e etiquetas são adicionados.
Teste elétrico-A sonda voadora ou os testes baseados em acessórios garante que todas as conexões sejam válidas e não haja shorts ou circuitos abertos.
Inspeção e embalagem final- As placas são inspecionadas visualmente, medidas e embaladas de acordo com os requisitos do cliente.
A confiabilidade é ainda fortalecida por técnicas como:
Controle de impedânciaPara circuitos digitais de alta velocidade.
Almofadas de relevo térmicoPara otimizar a solda.
Tecnologia de MicroviaPara PCBs HDI compactos.
Revestimentos conformepara umidade e resistência à poeira.
Fabricantes globais também implementamsistemas de gestão da qualidadecomo ISO 9001, ISO/TS 16949 (Automotive) e AS9100 (aeroespacial). Isso garante desempenho consistente e conformidade com as indústrias exigentes.
O futuro dos PCBs continua a evoluir com tendências tecnológicas rápidas. Aplicações emergentes em5G, dispositivos acionados por IA, veículos elétricos e IoTPlacas de demanda mais finas, mais rápidas e mais duráveis. As inovações incluem:
PCBs IDH (interconexão de alta densidade): Permitir mais componentes em espaços menores, permitindo smartphones e tecnologia vestível.
Componentes incorporados: Integração de componentes passivos e ativos diretamente nas camadas de PCB para economia de espaço.
PCBs de núcleo de metal: Usando bases de alumínio ou cobre para maior dissipação de calor na iluminação LED e eletrônica de potência.
Substratos biodegradáveis: Respondendo a preocupações com sustentabilidade, os PCBs ecológicos estão ganhando atenção.
PCBs impressos em 3D: Oferecendo prototipagem flexível e geometrias personalizadas.
Como as indústrias exigem frequências mais altas, velocidades mais rápidas e melhor eficiência energética, a tecnologia de PCB continua a se adaptar. Os eletrônicos automotivos, por exemplo, requerem cada vez mais placas capazes de suportar alta vibração, amplas faixas de temperatura e controle de interferência eletromagnética. Os dispositivos médicos dependem de PCBs miniaturizados que mantêm alta confiabilidade dentro de equipamentos de economia de vidas. As empresas de telecomunicações investem em PCBs de alta frequência para garantir perda mínima de sinal nas estações base 5G.
O impacto dessas inovações é profundo: melhor conectividade, transporte mais seguro, assistência médica avançada e uso de energia mais eficiente. Em essência, a evolução das placas de circuito impressas influencia diretamente o futuro da infraestrutura de tecnologia global.
Q1: Quanto tempo dura uma placa de circuito impresso?
Uma PCB de alta qualidade pode durar de 10 a 20 anos, dependendo das condições de uso, seleção de material e gerenciamento térmico. Os PCBs industriais e aeroespaciais, projetados com especificações mais rigorosas, podem durar ainda mais com manutenção adequada.
P2: Como escolho o PCB certo para o meu aplicativo?
A escolha do PCB certo envolve a avaliação do ambiente operacional, os requisitos de energia, a velocidade do sinal e as restrições de projeto físico. Por exemplo, os PCBs flexíveis são ideais para dispositivos vestíveis, enquanto as placas rígidas multicamadas são melhores para sistemas de processamento de dados de alta velocidade. A consultoria com um fabricante experiente garante opções de material e design ideais.
As placas de circuito impresso são a força oculta por trás da tecnologia moderna, garantindo que os dispositivos permaneçam funcionais, confiáveis e eficientes. Desde os projetos básicos de camada única dos gadgets de consumo até as sofisticadas estruturas multicamadas em equipamentos aeroespaciais e médicos, os PCBs continuam a evoluir e se adaptando a novos desafios.
