Conjunto de PCB de protótipoO tempo de resposta depende da complexidade da placa e da disponibilidade dos componentes. Normalmente, varia de 5 a 15 dias úteis. Shenzhen Fanway Technology Co., Ltd fornece serviços rápidos para projetos urgentes.

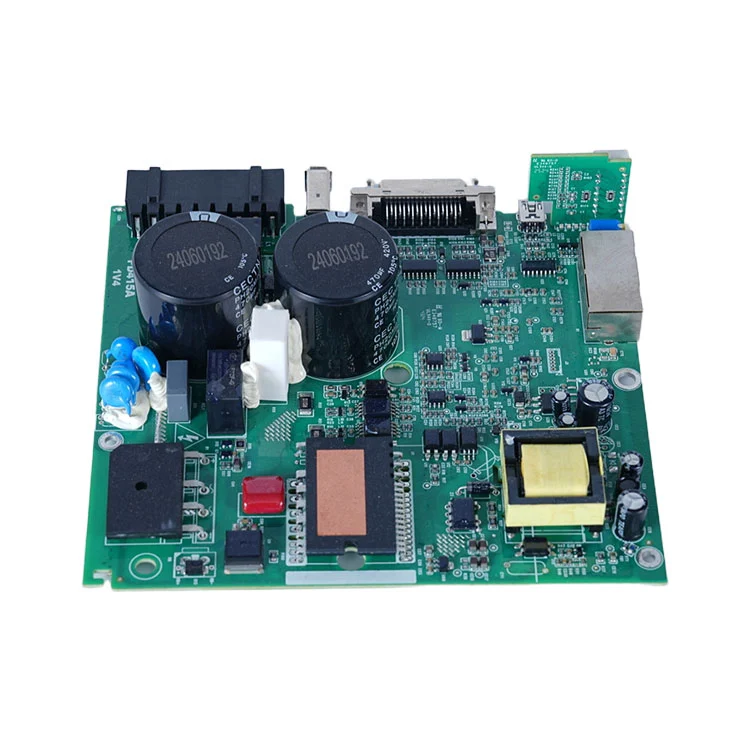

Um conjunto de protótipo de PCB normalmente envolve a soldagem de componentes eletrônicos em uma placa de circuito impresso para criar um protótipo funcional. Este processo não apenas verifica o desempenho elétrico do projeto, mas também fornece um modelo tangível para demonstrações, testes e desenvolvimento de produtos.
A montagem do protótipo de PCB envolve várias etapas principais que garantem que o produto final atenda às especificações do projeto:
Fabricação de PCB:A primeira etapa envolve a fabricação da placa de circuito impresso com base no arquivo de projeto (arquivos Gerber). A fabricação de alta precisão garante que o layout da placa corresponda ao circuito pretendido.
Fornecimento de componentes:Todos os componentes eletrônicos, incluindo resistores, capacitores, CIs e conectores, são adquiridos de acordo com a Lista de Materiais (BOM).
Processo de montagem:Os componentes são montados na PCB usando a tecnologia de montagem em superfície (SMT) ou a tecnologia Through-Hole (THT). Máquinas automatizadas ou técnicas de montagem manual podem ser usadas dependendo da complexidade.
De solda:A soldagem protege os componentes elétrica e mecanicamente. A soldagem por refluxo é comum para SMT, enquanto a soldagem por onda ou manual é usada para componentes THT.
Inspeção e Teste:Após a montagem, os testes funcionais garantem que o protótipo funcione corretamente. Esta etapa pode incluir inspeção visual, inspeção óptica automatizada (AOI) e testes elétricos.
Este processo garante que o conjunto de protótipo de PCB não apenas funcione conforme pretendido, mas também sirva como uma referência confiável para produção em massa.
A montagem profissional de protótipo de PCB exige adesão estrita às especificações técnicas. Abaixo está uma tabela que resume os parâmetros típicos:
| Parâmetro | Descrição |
|---|---|
| Tamanho do tabuleiro | Mínimo: 10 mm x 10 mm, Máximo: 500 mm x 500 mm |
| Contagem de camadas | 1–12 camadas, dependendo da complexidade do projeto |
| Tipos de componentes | SMT, THT, conjunto misto |
| Máscara de solda | Verde, vermelho, azul ou personalizado |
| Acabamento de superfície | HASL, ENIG, OSP ou prata de imersão |
| Precisão no posicionamento de componentes | ±0,05 mm para componentes SMT |
| Teste e Inspeção | AOI, raio-X, testes funcionais |
Tecnologia Co. de Shenzhen Fanway, Ltdgarante que cada conjunto de protótipo de PCB atenda a esses padrões, proporcionando alta confiabilidade e reprodutibilidade.
Muitas empresas podem se perguntar por que a montagem do protótipo é necessária antes da produção em larga escala. Aqui estão as principais vantagens:
Detecção de erro:A identificação precoce de falhas de projeto evita erros dispendiosos na produção em massa.
Validação de projeto:Os engenheiros podem testar o desempenho em condições reais.
Eficiência de tempo:A prototipagem rápida acelera os ciclos de desenvolvimento de produtos.
Econômico:Detectar e corrigir problemas na fase de protótipo é muito mais barato do que retrabalhar placas produzidas em massa.
Em essência, o conjunto de protótipo de PCB reduz riscos, economiza tempo e garante melhor qualidade do produto.
A montagem de protótipo de PCB de alta qualidade depende da combinação de engenharia qualificada, equipamentos avançados e rigoroso controle de qualidade:
Verificação de componentes:Confirmar que todas as peças atendem às especificações antes da montagem.
Colocação de precisão:Usando máquinas automatizadas de coleta e colocação para posicionamento preciso de componentes SMT.
Soldagem Controlada:Os parâmetros de soldagem por refluxo e onda são monitorados de perto para evitar defeitos.
Teste completo:Os testes funcionais garantem que a placa montada atenda aos requisitos elétricos e mecânicos.
Tecnologia Co. de Shenzhen Fanway, Ltdemprega essas melhores práticas, garantindo protótipos de PCBs que estão prontos para avaliação confiável e desenvolvimento adicional.
Q1: Qual é a diferença entre a montagem de protótipo de PCB e a montagem de PCB de produção?
A1:O conjunto de protótipo de PCB foi projetado para teste e validação. Geralmente envolve pequenas quantidades e pode exigir montagem manual de componentes complexos. A montagem de PCB de produção concentra-se na fabricação em larga escala com processos otimizados para velocidade e economia.
Q2: Quanto tempo leva para concluir uma montagem de protótipo de PCB?
A2:O tempo de resposta depende da complexidade da placa e da disponibilidade dos componentes. Normalmente, varia de 5 a 15 dias úteis. Shenzhen Fanway Technology Co., Ltd fornece serviços rápidos para projetos urgentes.
Q3: Posso testar meu projeto durante a fase de montagem do protótipo de PCB?
A3:Sim, o teste funcional é uma parte padrão da montagem do protótipo. Isso permite que os projetistas verifiquem circuitos, testem a integração de software e otimizem o desempenho do projeto antes de passar para a produção em massa.
A montagem de protótipo de PCB é essencial em vários setores:
Eletrônicos de consumo:Iteração rápida para smartphones, wearables e dispositivos domésticos inteligentes.
Eletrônica Automotiva:Testando módulos de controle, sensores e unidades de exibição.
Dispositivos Médicos:Os parâmetros de soldagem por refluxo e onda são monitorados de perto para evitar defeitos.
Automação Industrial:Validando circuitos de controle e dispositivos IoT.
Tecnologia Co. de Shenzhen Fanway, Ltdatende clientes em todos esses setores, fornecendo soluções personalizadas para atender aos requisitos específicos do projeto.
A montagem do protótipo de PCB é uma etapa crítica para transformar ideias inovadoras em produtos eletrônicos funcionais. Ao aproveitar serviços de montagem profissionais, as empresas podem minimizar erros, otimizar o desempenho e acelerar os ciclos de desenvolvimento de seus produtos.Tecnologia Co. de Shenzhen Fanway, Ltdoferece serviços especializados de montagem de protótipos de PCB com foco em qualidade, precisão e confiabilidade. Para empresas que desejam transformar seus projetos eletrônicos em protótipos totalmente funcionais,entrando em contatoTecnologia Co. de Shenzhen Fanway, Ltdé o primeiro passo para o sucesso.
