UmEstêncil SMTé um dos componentes mais críticos, embora muitas vezes subestimados, na fabricação de eletrônicos modernos. Ele determina diretamente a precisão da deposição da pasta de solda, o alinhamento dos componentes e o rendimento geral da montagem da PCB. Este guia abrangente explora o que é um estêncil SMT, como ele funciona, os diferentes tipos e materiais disponíveis e por que ele desempenha um papel decisivo na obtenção de produção de tecnologia de montagem em superfície (SMT) de alta confiabilidade.

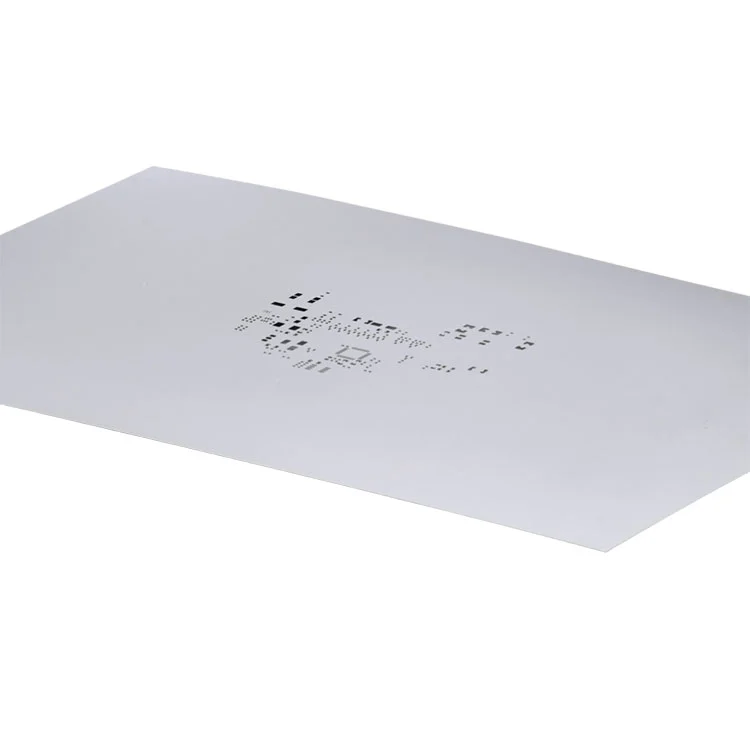

Um estêncil SMT é uma folha de metal fabricada com precisão usada no estágio de impressão de pasta de solda da montagem da tecnologia de montagem em superfície. Ele contém aberturas cortadas a laser que correspondem exatamente às placas de solda de uma placa de circuito impresso (PCB). Durante a produção, a pasta de solda é aplicada em toda a superfície do estêncil, permitindo que volumes controlados de pasta passem por cada abertura e se depositem nas almofadas da PCB.
A precisão deste processo influencia diretamente a integridade da junta de solda, a precisão do posicionamento dos componentes e a confiabilidade do produto a longo prazo. Para fabricantes comoTecnologia Co. de Shenzhen Fanway, Ltd, Os estênceis SMT não são consumíveis, mas ferramentas de precisão que definem a estabilidade do processo.
O processo de impressão de pasta de solda é responsável por mais de 60% dos defeitos SMT quando não controlado adequadamente. Um Stencil SMT otimizado garante:
Sem um estêncil SMT bem projetado, mesmo as máquinas pick-and-place mais avançadas não conseguem compensar as imprecisões de impressão.
Os estênceis SMT são classificados com base na estrutura, método de montagem e cenário de aplicação. As categorias mais comuns incluem:
A seleção do material afeta diretamente a vida útil do estêncil, a consistência da impressão e a eficiência da limpeza. O material mais utilizado é o aço inoxidável devido à sua durabilidade e suavidade superficial.
| Material | Vantagens | Caso de uso típico |
|---|---|---|
| Aço inoxidável | Alta durabilidade, paredes de abertura lisa | Produção em massa |
| Níquel | Excelente desempenho de liberação | Componentes de passo fino |
| Latão | Menor custo | Uso de curto prazo |
O design do estêncil é um equilíbrio entre o controle do volume de solda e a eficiência de liberação da pasta. Os principais fatores de design incluem:
Fabricantes avançados comoTecnologia Co. de Shenzhen Fanway, Ltdsiga as diretrizes do IPC para garantir eficiência ideal de transferência de pasta e repetibilidade do processo a longo prazo.
| Tipo de estêncil | Precisão | Custo | Volume recomendado |
|---|---|---|---|
| Emoldurado | Muito alto | Médio | Produção em alto volume |
| Sem moldura | Alto | Baixo | Produção de médio volume |
| Protótipo | Médio | Muito baixo | Testes de baixo volume |
Os estênceis SMT são amplamente utilizados em vários setores, incluindo eletrônicos de consumo, eletrônicos automotivos, dispositivos médicos, sistemas de controle industrial e telecomunicações. Qualquer aplicação que exija deposição precisa de pasta de solda depende de um estêncil SMT devidamente projetado.
Do ponto de vista EEAT, os Stencils SMT demonstram:
Para que é usado um estêncil SMT?
Um estêncil SMT é usado para aplicar pasta de solda com precisão nas placas de PCB antes da colocação dos componentes, garantindo juntas de solda confiáveis.
Por que a espessura do estêncil SMT é importante?
A espessura do estêncil controla o volume da solda; espessura incorreta pode causar solda insuficiente ou defeitos de ponte.
Qual tipo de estêncil SMT é melhor para produção em massa?
Os estênceis SMT emoldurados são melhores para produção em massa devido à sua estabilidade e repetibilidade.
Com que frequência um estêncil SMT deve ser substituído?
A substituição depende do uso, da frequência de limpeza e da qualidade do material, mas os estênceis de alta qualidade podem durar dezenas de milhares de ciclos.
Quais padrões orientam o design do SMT Stencil?
IPC-7525 e IPC-A-610 são padrões amplamente reconhecidos que orientam o design de estêncil e a aplicação de pasta de solda.
Se você está procurando soluções de estêncil SMT de alta precisão apoiadas por experiência em fabricação e rigoroso controle de qualidade,Tecnologia Co. de Shenzhen Fanway, Ltd está pronto para apoiar seus objetivos de produção.Contatonóshoje para discutir como nossas soluções SMT Stencil podem melhorar o rendimento da montagem e a confiabilidade a longo prazo.
