No mundo em ritmo acelerado da fabricação eletrônica, onde projetos compactos, estruturas leves e desempenho superior são essenciais,PCBs flexíveis rígidossurgiram como uma das soluções mais inovadoras. Combinando a durabilidade das placas rígidas com a versatilidade dos circuitos flexíveis, os PCBs flexíveis rígidos estão remodelando como os engenheiros projetam tudo, desde eletrônicos de consumo até sistemas aeroespaciais. Neste artigo, mergulharemos profundamente no que são PCBs flexíveis rígidos, como eles funcionam, por que estão se tornando cada vez mais populares e como seus parâmetros exclusivos tornam-os a escolha ideal para aplicações de alta demanda.

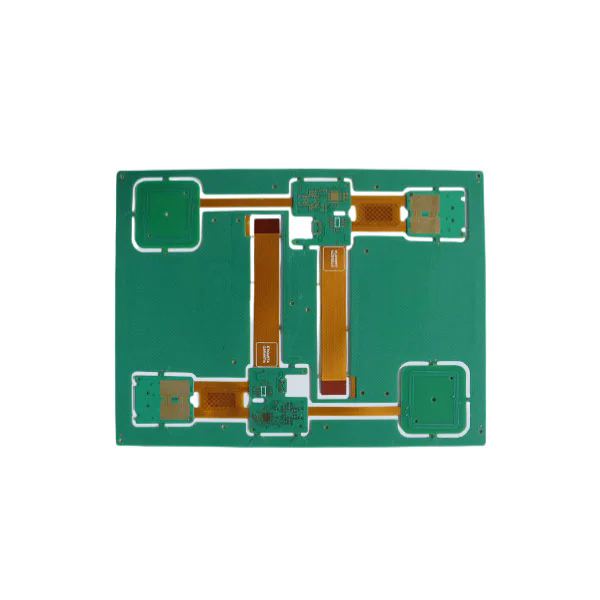

Um PCB flex rígido é uma placa de circuito impressa híbrida que integra substratos rígidos e flexíveis em um design único e sem costura. Ao contrário dos PCBs rígidos tradicionais, que consistem inteiramente de FR4 rígido ou materiais similares, ou circuitos puramente flexíveis que usam filmes de poliimida, os PCBs flexíveis rígidos combinam ambas as tecnologias para maximizar o desempenho e o design da liberdade.
Na sua essência, a seção rígida suporta componentes que requerem estabilidade mecânica, como conectores, microcontroladores ou circuitos integrados, enquanto a seção flexível permite que a placa dobra, dobra ou torça para caber em gabinetes compactos. Isso torna os PCBs flexíveis rígidos ideais para aplicações onde o espaço é limitado, mas a alta confiabilidade é crucial.
Integridade do sinal: interconexões mais curtas entre camadas rígidas e flexíveis minimizam a perda de sinal e melhoram a transmissão de dados de alta velocidade.
Versatilidade mecânica: a seção flexível permite dobrar, o que reduz o tamanho geral do dispositivo e elimina a fiação volumosa.
Aprimoramento da confiabilidade: a integração de peças flexíveis e rígidas em um único PCB minimiza as juntas e conectores de solda, que são pontos comuns de falha.
Essa mistura de flexibilidade de desempenho e design tornou os PCBs flexíveis rígidos cada vez mais vitais em indústrias, como dispositivos médicos, eletrônicos militares, sistemas automotivos e aparelhos de consumo.
Os fabricantes de eletrônicos geralmente enfrentam uma decisão crítica ao selecionar tipos de PCB: eles devem usar uma PCB rígida tradicional, uma PCB flexível ou uma PCB flexível rígida? Aqui estão as principais razões pelas quais os PCBs Rigid Flex estão se tornando a escolha preferida para designs avançados.
| Recurso | PCB rígido | PCB flexível | PCB FLEX rígido |
|---|---|---|---|
| Utilização do espaço | Limitado | Excelente | Excelente |
| Durabilidade mecânica | Alto | Moderado | Alto |
| Flexibilidade do projeto | Baixo | Alto | Alto |
| Integridade do sinal | Moderado | Moderado | Excelente |
| Complexidade da montagem | Alto (mais conectores) | Alto | Baixo |
| Confiabilidade | Bom | Moderado | Excelente |
Os PCBs Flex Rigid Flex oferecem o melhor dos dois mundos, combinando a robustez de PCBs rígidos com a adaptabilidade de circuitos flexíveis. Isso resulta em:
Designs compactos: essencial para smartphones, wearables e dispositivos de IoT.
Peso reduzido: crítico para aplicações aeroespaciais, drones e automotivas.
Menos pontos de conexão: reduz os pontos de falha potenciais e melhora a vida útil do produto.
Desempenho aprimorado: mantém a transmissão de sinal superior, mesmo em aplicações de alta frequência.
Dispositivos médicos: marcapassos, sistemas de imagem e ferramentas cirúrgicas.
Aeroespacial e defesa: aviônicos, sistemas de radar e eletrônicos de nível militar.
Automotivo: sistemas avançados de assistência ao motorista (ADAS), sistemas de entretenimento de entretenimento e gerenciamento de bateria de EV.
Eletrônica de consumo: smartphones, tablets, câmeras e consoles de jogos.
Ao ativar a miniaturização, mantendo a integridade estrutural, os PCBs flexíveis rígidos se tornaram um componente indispensável em dispositivos eletrônicos de próxima geração.
Ao selecionar um fornecedor rígido de PCB Flex, a compreensão dos parâmetros técnicos é crucial. A fabricação de alta qualidade garante durabilidade, desempenho e conformidade com os rígidos padrões da indústria. Abaixo está um resumo das principais especificações do produto que definem uma PCB flexível e rígida superior:
| Parâmetro | Especificação |
|---|---|
| Material | FR4, poliimida, animal de estimação |
| Contagem de camadas | 2 a 20+ camadas |
| Espessura de cobre | 0,5 oz a 4 oz |
| Min. Largura/espaçamento da linha | 0,075 mm / 0,075 mm |
| Tamanho do orifício | Min. 0,1 mm |
| Raio flexível flexível | Tão baixo quanto 0,5 mm |
| Acabamento superficial | Enig, hasl, osp, imersão prata, revestimento de ouro |
| Temperatura operacional | -40 ° C a +150 ° C. |
| Controle de impedância | ± 10% |
| Certificações | ROHS, UL, ISO9001, IPC-6013 |
Essas especificações garantem que o PCB mantenha alto desempenho elétrico e suporta condições ambientais adversas. Os fabricantes especializados em PCBs rígidos flexionam técnicas avançadas de fabricação, como perfuração a laser, roteamento de impedância controlada e inspeção óptica automatizada para garantir precisão e confiabilidade.
Escolher o fabricante certo é tão crítico quanto a seleção do design correto da PCB. Aqui está uma lista de verificação para ajudá -lo a avaliar um fornecedor de PCB rígido e rígido confiável:
Especialização em engenharia: Garanta que o fabricante tenha experiência em lidar com os designs complexos de PCB Flex Rigid Flex.
Qualidade do material: use apenas FR4 e poliimida de alta qualidade para garantir durabilidade e flexibilidade.
Garantia da qualidade: Procure protocolos de testes rigorosos, incluindo AOI, testes de impedância e testes de estresse térmico.
Opções de personalização: escolha um fornecedor que oferece soluções personalizadas para seus requisitos de aplicativos específicos.
Líder e escalabilidade: a prototipagem rápida combinada com a capacidade de aumentar a produção em massa é crucial.
A Fanyway é um fabricante líder de PCB rígido Flex, com anos de experiência, fornecendo soluções de alta qualidade para indústrias, incluindo eletrônicos médicos, automotivos, aeroespaciais e de consumo. Nossos produtos são fabricados usando equipamentos de última geração, cumprem os padrões IPC-6013 e passam por um rigoroso teste de qualidade para garantir o desempenho de primeira linha.
Se você precisa de um design complexo de multicamadas ou um protótipo econômico, a Fanyway fornece suporte abrangente da consulta de design à produção final.
Q1. Quais são os principais benefícios do uso de PCBs rígidos flexíveis no design do produto?
A1. Os PCBs flexíveis rígidos permitem projetos compactos, reduzem o peso geral, minimizam as interconexões e aumentam a integridade do sinal. Esses benefícios os tornam ideais para indústrias onde a confiabilidade e a miniaturização são críticas, como aeroespacial, automotiva e tecnologia médica.
Q2. Os PCBs Flex Rigid Flex são mais caros que os PCBs rígidos tradicionais?
A2. Embora o custo inicial de fabricação de PCBs flexíveis rígidos possa ser maior, eles geralmente reduzem as despesas gerais de produção, minimizando os conectores, melhorando a confiabilidade e permitindo a montagem eficiente. Em aplicações de alto desempenho, eles proporcionam economia de custos significativa sobre o ciclo de vida do produto.
Os PCBs Flex Rigid estão redefinindo a eletrônica moderna, fornecendo flexibilidade, confiabilidade e desempenho de design incomparável. Eles permitem que os engenheiros criem produtos compactos, porém robustos, que atendam às crescentes demandas das indústrias que variam de tecnologia médica ao aeroespacial.
NoFalway, Somos especializados em fabricar PCBs rígidos de alta qualidade, adaptados às suas necessidades. Com nossas instalações de ponta, protocolos de testes rigorosos e experiência em engenharia, ajudamos você a alcançar o desempenho e a confiabilidade ideais para seus produtos.
Pronto para levar seu design de eletrônicos para o próximo nível?Contate-nosHoje para discutir seu projeto e descobrir como a Fanyway pode fornecer a solução de PCB flexível e rígida perfeita.
-
