Na indústria de eletrônicos de hoje, a demanda por placas de circuito impresso em alto desempenho e duráveis (PCBs) está crescendo rapidamente.PCB de cobre pesadoS, também conhecido como PCBs de cobre espesso, tornaram -se uma solução preferida para indústrias que requerem alta capacidade de corrente, gerenciamento térmico superior e confiabilidade aprimorada em condições extremas. Desde sistemas de energia automotiva até equipamentos de energia renovável, essas placas estão desempenhando um papel crítico na eletrônica moderna.

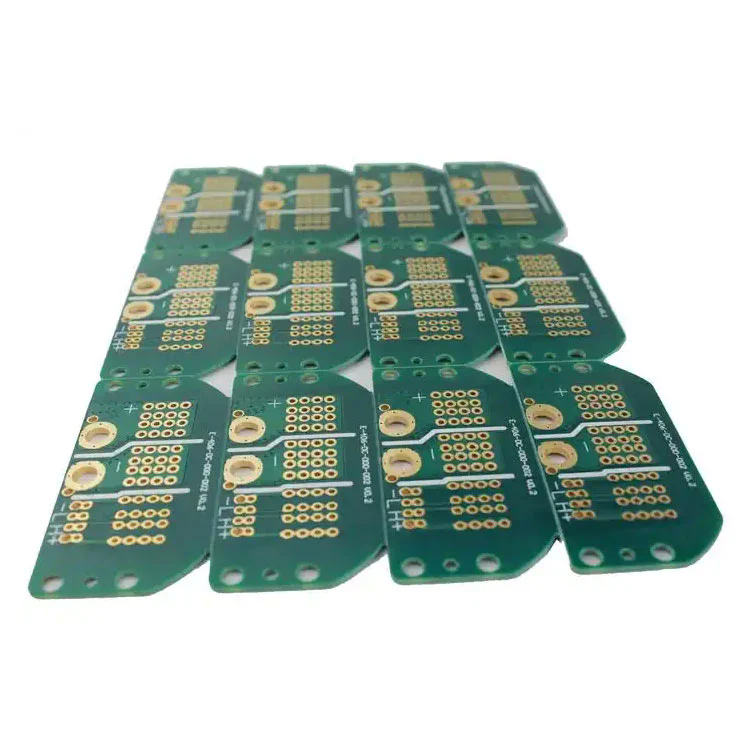

Uma PCB de cobre pesada é um tipo de placa de circuito impressa que contém condutores de cobre com uma espessura variando de 3 oz/ft² a 20 oz/ft² ou mais. Ao contrário dos PCBs padrão, que normalmente usam camadas de cobre de 1 oz/ft² ou menos, os PCBs de cobre pesados são projetados para lidar com cargas de corrente significativamente mais altas e suportar a tensão térmica extrema.
Capacidade de alta corrente - camadas de cobre mais grossas permitem que a PCB lide com correntes mais altas sem superaquecer ou danificar o circuito.
Gerenciamento térmico aprimorado - PCBs pesados de cobre dissipam o calor de maneira mais eficaz, tornando -os ideais para aplicações onde a densidade de potência é alta.
Resistência mecânica aprimorada - o revestimento de cobre mais espesso adiciona rigidez e durabilidade, permitindo que a placa suporta ambientes operacionais severos.
Possibilidades de design compactas-Os designers podem integrar circuitos de alta corrente e baixa corrente na mesma placa, reduzindo o tamanho e o peso gerais.
Melhor confiabilidade-com risco reduzido de falha do circuito sob cargas altas, essas placas são adequadas para aplicações missionárias.
PCBs pesados de cobre são particularmente vitais em eletrônicos de energia, sistemas automotivos, equipamentos industriais, soluções de energia renovável e tecnologias aeroespaciais. Ao aumentar a espessura do cobre, os engenheiros podem garantir um fluxo de corrente eficiente e reduzir as chances de falhas relacionadas térmicas, tornando essas placas uma necessidade para os eletrônicos modernos.
Ao selecionar uma PCB de cobre pesada, as especificações técnicas desempenham um papel fundamental na determinação do desempenho e adequação ao seu aplicativo. Abaixo está uma tabela abrangente resumindo as especificações típicas de nossos PCBs pesados de cobre:
| Especificação | Detalhes |
|---|---|
| Espessura de cobre | 3 onças/ft² a 20 oz/ft² (personalizável) |
| Contagem de camadas | 1 a 32 camadas |
| Material base | FR4, Rogers, poliimida, núcleo de metal |
| Espessura da placa | 0,8 mm a 6,0 mm |
| Acabamento superficial | Hasl, unânime, OSP, Prata de imersão, Enepig |
| Máscara de solda | Verde, azul, vermelho, preto, branco |
| Largura mínima de traços | 3 mils |
| Espaçamento mínimo | 3 mils |
| Condutividade térmica | Alto, otimizado para dissipação de calor |
| Temperatura operacional | -55 ° C a +150 ° C. |
| Aplicações | Eletrônica de potência, automotivo, aeroespacial, máquinas industriais, inversores solares |
Ao escolher as especificações certas, os engenheiros podem otimizar o PCB para ambientes de alta corrente, alta temperatura ou de alta confiabilidade. Por exemplo, conversores de energia e controladores de veículos elétricos requerem placas com espessuras de cobre acima de 8 onças, enquanto os motoristas industriais podem precisar de capacidades ainda mais altas.
O processo de fabricação de PCBs pesados de cobre difere significativamente dos PCBs padrão devido ao aumento da espessura do cobre. Técnicas especializadas são usadas para garantir durabilidade e precisão.
O processo começa com a seleção de laminados de alta qualidade, como FR4 ou substratos de núcleo metálico. O material escolhido deve suportar calor extremo e estresse mecânico.
Os PCBs padrão usam processos simples de gravura, mas os PCBs de cobre pesados requerem gravação diferencial para garantir formas precisas do condutor sem subcotação. Isso é crucial para manter a integridade de traços de cobre espessos.
A tecnologia de revestimento é usada para aumentar a espessura do cobre na superfície e dentro de vias. O revestimento do orifício aumenta o fluxo atual entre as camadas e evita o superaquecimento.
Várias camadas de cobre são laminadas sob alta temperatura e pressão. Os sistemas de resina especializados são usados para evitar a delaminação e manter a integridade estrutural.
Máscaras de solda de alta temperatura são aplicadas para proteger traços de cobre. Os acabamentos de superfície como enig ou hasl são adicionados para melhorar a soldabilidade e a resistência à corrosão.
Cada placa passa por testes elétricos, testes de ciclismo térmico e verificações de confiabilidade para garantir que atenda aos padrões rigorosos do setor.
Esse processo altamente controlado garante que os PCBs pesados de cobre ofereçam desempenho, durabilidade e segurança excepcionais, tornando-os adequados para aplicações de missão crítica.
PCBs pesados de cobre são amplamente adotados entre os setores, onde alta potência, temperaturas extremas e confiabilidade são cruciais.
Usados em inversores, retificadores e conversores de energia, essas placas lidam com correntes altas sem comprometer o desempenho.
Controladores de veículos elétricos, sistemas de gerenciamento de bateria e faróis de LED dependem de PCBs de cobre pesados para eficiência térmica e durabilidade a longo prazo.
Motores pesados, sistemas robóticos e máquinas de automação de fábrica exigem PCBs que suportam correntes e temperaturas constantes.
Os inversores solares, turbinas eólicas e sistemas de armazenamento de energia dependem de PCBs de cobre pesados para gerenciar cargas flutuantes com eficiência.
Em ambientes de missão crítica, a confiabilidade não é negociável. PCBs pesados de cobre fornecem desempenho estável sob condições de estresse extremas.
R: Um PCB padrão normalmente usa espessura de cobre de até 1 oz/ft², enquanto um PCB de cobre pesado varia de 3 oz/ft² a 20 oz/ft² ou mais. O cobre mais espesso permite que PCBs pesados de cobre carregam correntes mais altas, melhorem a dissipação de calor e lidam com a tensão mecânica extrema, tornando-os ideais para aplicações de alta potência.
R: A espessura do cobre depende da sua carga atual, temperatura de operação e restrições de projeto. Por exemplo:
As aplicações abaixo de 3a podem usar 1 oz de cobre.
As aplicações entre 3A - 10a geralmente requerem cobre de 2 a 4 onças.
Os sistemas de alta potência acima de 10a costumam exigir 8 oz ou cobre mais espesso.
A consultoria com um fabricante experiente em PCB garante a espessura ideal de cobre para as necessidades do seu projeto.
Em uma época em que os eletrônicos devem ser mais poderosos, confiáveis e eficientes, PCBs pesados de cobre fornecem vantagens incomparáveis. Eles oferecem capacidade de carga de corrente superior, gerenciamento térmico excepcional e durabilidade duradoura em indústrias como automotivo, energia renovável, automação industrial e aeroespacial.
NoFanway, Somos especializados na fabricação de PCBs pesados de cobre de alta qualidade, adaptados às especificações exatas do seu projeto. Com recursos avançados de produção e controle de qualidade estrita, garantimos o desempenho ideal para suas aplicações de alta potência.
Se você está procurando um parceiro de confiança para fornecer soluções de PCB de cobre pesado duráveis, eficientes e econômicas,Contate-nos Para discutir seus requisitos.
