Placa de Circuito Impresso (PCB)é a espinha dorsal de praticamente todos os dispositivos eletrônicos – desde dispositivos de consumo até sistemas de controle industrial. A placa fornece suporte mecânico e interligação elétrica entre componentes eletrônicos. No mundo atual movido pela eletrônica, o design, o material e a qualidade de fabricação de uma PCB são essenciais para desempenho, confiabilidade e custo.
Eles fornecem uma maneira compacta, repetível e confiável de interconectar componentes.
Eles garantem a integridade do sinal, distribuição de energia e gerenciamento térmico.
Com tendências como miniaturização, 5G, IA e IoT, PCBs avançados (por exemplo, HDI, rígido-flex) estão se tornando fundamentais para a inovação.
O mercado global de PCB deverá atingir US$ 117,53 bilhões até 2032, refletindo a forte demanda.
Ao selecionar um PCB, você normalmente enfrentará uma decisão entreFR4 (rígido)eRigid-Flex (um híbrido de rígido + flexível). A escolha depende das restrições mecânicas, elétricas e de design do seu produto. Abaixo estão perguntas orientadoras do tipo “como / por que / o quê” para ajudá-lo a decidir:
| Consideração | Pergunta-chave | Orientação Típica |
|---|---|---|
| Tensão mecânica e flexão | Quanta flexibilidade ou flexão a placa experimentará em seu ciclo de vida? | Use Rigid-Flex se for necessário dobrar ou dobrar com frequência; FR4 se a placa permanecer plana. |
| Restrições de espaço e peso | Por que o peso ou a compactação são críticos? | Rigid-Flex pode reduzir a necessidade de conectores e fiação entre placas, economizando espaço e peso. |
| Custo e rendimento | Qual é o seu orçamento e volume esperado? | O FR4 é mais simples e econômico em grandes volumes; Rigid-Flex possui maior complexidade e custo de processo. |
| Integridade do sinal e contagem de camadas | Quantas camadas/qual a densidade dos seus traços? | Ambos podem suportar um alto número de camadas, mas o rigid-flex pode ajudar no roteamento em espaços restritos. |
| Térmica, Vibração, Confiabilidade | Por que priorizar durabilidade e confiabilidade? | O Rigid-Flex geralmente funciona melhor sob choques e vibrações, mas deve ser projetado com cuidado. |
Vamos agora examinar em detalhes as duas variantes.

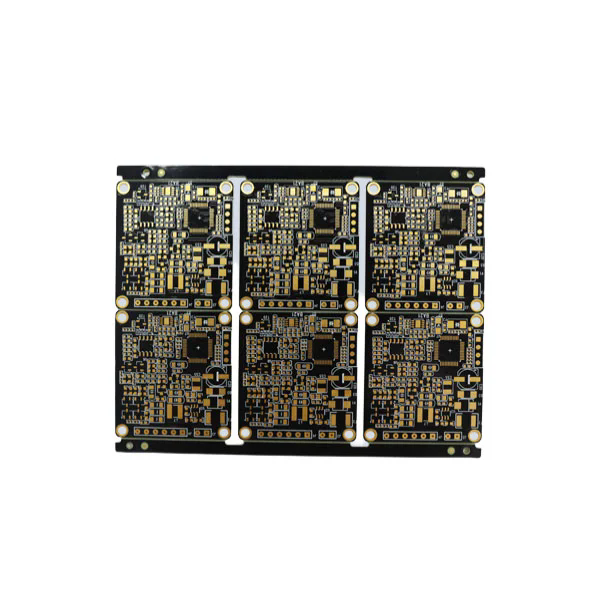

FR4 é o substrato mais comumente usado para PCBs rígidos. “FR” significaRetardador de chama, e “4” é uma classe de material. Consiste em tecido de fibra de vidro com aglutinante de resina epóxi.
Abaixo está uma tabela típicaPlaca de circuito impresso FR4parâmetros (esses números podem variar de acordo com o fornecedor e o grau Tg):
| Parâmetro | Valor/intervalo típico | Notas / Importância |
|---|---|---|
| Constante dielétrica (Dk) | 3,8 – 4,8 (a 1 MHz) | Afeta o controle de impedância e o atraso do sinal. |
| Fator de dissipação (Df) | ~0,009 (a 1 MHz) | Tangente de perda: perda de sinal em alta frequência. |
| Força elétrica | 800 – 1800 V/mil | Resistência à ruptura dielétrica. |
| Tg (temperatura de transição vítrea) | 130 °C, 140 °C, 150 °C, 170 °C | Maior Tg proporciona melhor confiabilidade térmica. |
| Espessura da placa | 0,4 mm – 3,2 mm (comum) | Depende de restrições mecânicas/de ajuste. |
| Espessura do cobre | 1 onça (≈35 µm), 2 onças, 3 onças, 4 onças | Cobre mais pesado para caminhos de corrente mais elevados. |
| Rastreamento/espaçamento mínimo | ~4 mil (0,1 mm) ou melhor | Dependente da capacidade de fabricação. |
| Acabamento de superfície | ENIG, HASL, OSP, Imersão Ag, etc. | Afeta a soldabilidade e confiabilidade. |
Eletrônicos de consumo (smartphones, wearables, eletrodomésticos)
Placas de controle industrial, placas AD, fontes de alimentação
Quando a prancha permanece plana, sem necessidade de dobrar ou flexionar
Não pode dobrar ou flexionar sem correr o risco de rachar ou delaminação (devido à estrutura rígida de vidro + epóxi)
Para eletrônicos compactos e multissegmentados que necessitam de interconexões flexíveis, o rigid-flex pode ser preferido

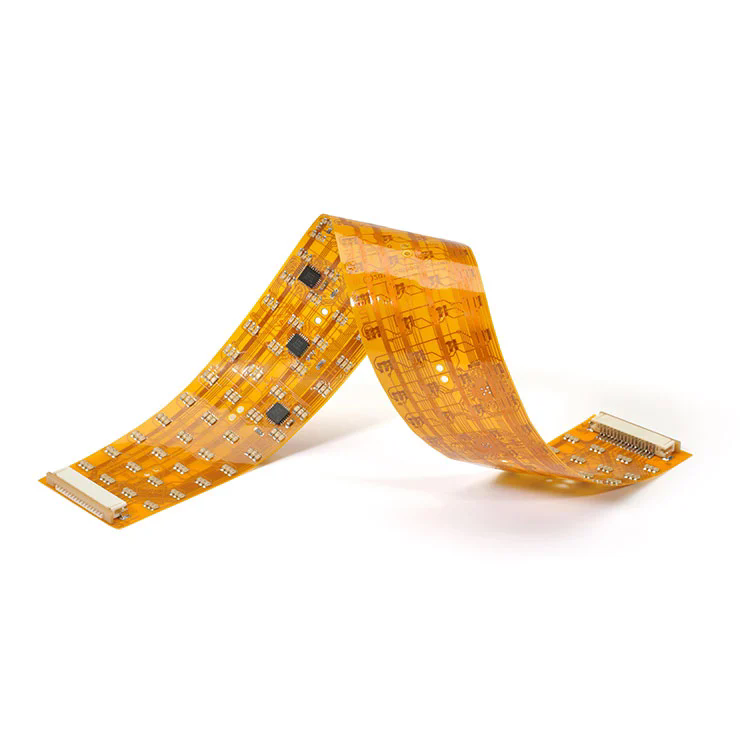

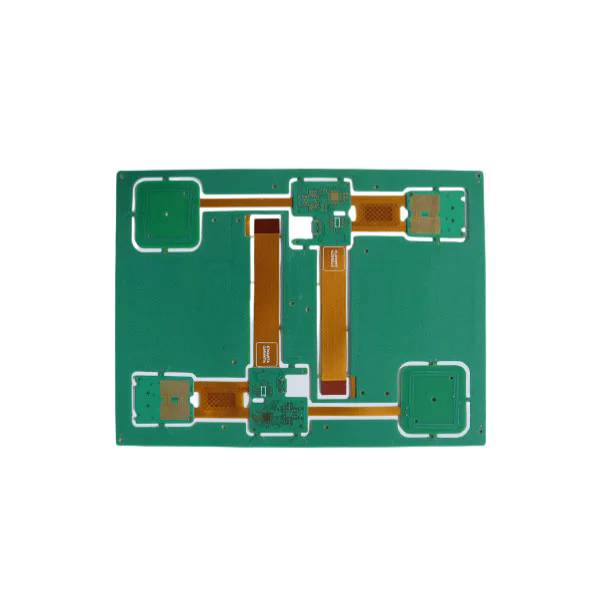

PCB rígido-flexívelcombina seções de circuito rígido (normalmente FR4) e seções de circuito flexíveis (poliimida, poliéster, etc.) em uma placa integrada. Ele permite flexão, dobramento e uma estrutura 3D, preservando o suporte rígido para montagem de componentes.
O projeto deve gerenciar cuidadosamente as zonas flexíveis (raio de curvatura, empilhamento de camadas, transições de cobre)
As camadas rígidas e flexíveis são laminadas através de tratamentos controlados de colagem e adesão.
Materiais flexíveis típicos: filmes de poliimida, filmes de cobertura, camadas adesivas
O ângulo de dobra por camada é limitado (por exemplo, poliimida geralmente ~0,5–2° por camada).
De referências da indústria:
| Item | Parâmetro/capacidade | Notas |
|---|---|---|
| Espessura da placa rígida + flexível | 0,25 mm até 6,0 mm (combinado) | Depende das combinações de camadas e estrutura |
| Camadas | Até 32 camadas em alguns designs | Combinação rígida + flexível multicamadas |
| Rastreamento/espaçamento mínimo | 0,075 mm / 0,075 mm (≈ 3 mil) | Região flexível de alta densidade |
| Tamanho mínimo do furo/tamanho da almofada | 0,10 mm / 0,35 mm | Para microvias, furos passantes, etc. |
| Espessura máxima de cobre | 4 onças (parte rígida) | Para correntes pesadas de seção rígida |
| Cobre flexível (parte flexível) | 0,5 – 2 onças | Cobre mais claro na área flexível |
| Opções de acabamento de superfície | ENIG, imersão Ag, OSP, HASL, etc. | Para seções rígidas e flexíveis |
| Adesão e laminação | Preparação especial de adesão (plasma, óxido marrom) | Para garantir uma ligação flexível-rígida |
Excelente em ambientes com alta vibração, choque e espaços restritos (por exemplo, aeroespacial, dispositivos médicos)
Reduz/elimina conectores e fiação entre placas
Simplifica a montagem integrando funções rígidas e flexíveis em uma única peça
Permite dobramento de circuito 3D ou estrutura multiplano
Maior complexidade de fabricação, maior risco de rendimento
Requer um design cuidadoso, especialmente em zonas flexíveis (raio de curvatura, alívio de tensão)
O custo por placa é mais alto, mas o custo do sistema pode ser reduzido devido a menos conectores, cabos e etapas de montagem
Q1: Qual deve ser a espessura de um PCB para minha aplicação?
A1: A espessura do PCB depende de restrições mecânicas, térmicas e de espaço. As placas FR4 rígidas típicas variam de 0,4 mm a 3,2 mm. Em projetos rígido-flexíveis, a espessura combinada geralmente fica entre 0,25 mm e 6,0 mm. Quanto mais fina a placa, mais flexibilidade, mas a estabilidade mecânica diminui.
Q2: Por que escolher placas rígidas e flexíveis em vez de placas rígidas e flexíveis separadas?
A2: Rigid-flex reduz conectores, fiação e etapas de montagem; melhora a confiabilidade sob vibrações e permite dobramento 3D compacto. Integra zonas de montagem rígidas e seções flexíveis em uma placa.
Q3: Quais propriedades elétricas do FR4 afetam mais a integridade do sinal?
A3: A constante dielétrica (Dk) afeta a impedância e a velocidade de propagação; o fator de dissipação (Df) afeta a perda de sinal, especialmente em altas frequências; a espessura do cobre e a geometria do traço também desempenham papéis críticos.
NoFanyway, nos especializamos em projetar e fabricar soluções de placas de circuito impresso de alto desempenho, adaptadas para aplicações rigorosas. Se você precisa de PCBs rígidos FR4 padrão ou placas Rigid-Flex complexas, nossa equipe de engenharia aplica décadas de experiência para otimizar o layout, empilhamento, seleção de materiais e estratégia de fabricação.
Aderimos a padrões rígidos de qualidade e confiabilidade, em conformidade com as diretrizes IPC, e oferecemos suporte a processos avançados como HDI, microvia e impedância controlada. Nossa vantagem competitiva reside no equilíbrio entre custo, rendimento e capacidade avançada para as necessidades do seu produto.
