O teste de PCB é uma fase crítica na fabricação eletrônica que garante qualidade, funcionalidade e confiabilidade dePlacas de circuito impresso(PCBs). Os testes podem encontrar problemas imediatamente e ajudar o designer a resolver problemas rapidamente.PCBO teste envolve testes de placa nua e testes de placa montados.
Teste de PCB nua
O objetivo do teste de PCB para verificar os defeitos de conectividade elétrica, isolamento e fabricação.
O método de teste de PCB inclui:
Teste de continuidade (teste curto): verifica os shorts não intencionais (por exemplo, traços de cobre tocando).
Teste de isolamento (teste aberto): não garante circuitos abertos (quebras) em traços.
Inspeção óptica automatizada (AOI): usa câmeras para detectar arranhões, desalinhamentos ou defeitos de gravação.
Teste de impedância: crítico para projetos de alta velocidade (por exemplo, RF, DDR) para garantir que a impedância de rastreamento corresponda às especificações.
Teste de placa montada
1. No teste de circuito (TIC): TIC é um teste on-line automático para verificar componentes, shorts, abre e valores. Esse teste pode encontrar com precisão os locais de falhas, permitindo que os trabalhadores lidem facilmente com o Problem PCBA.
2. Teste da sonda de flying: é um método econômico, o teste de sondas em movimento no circuito sem acessórios personalizados. É adequado para diferentes requisitos de teste por meio de modificações de software.

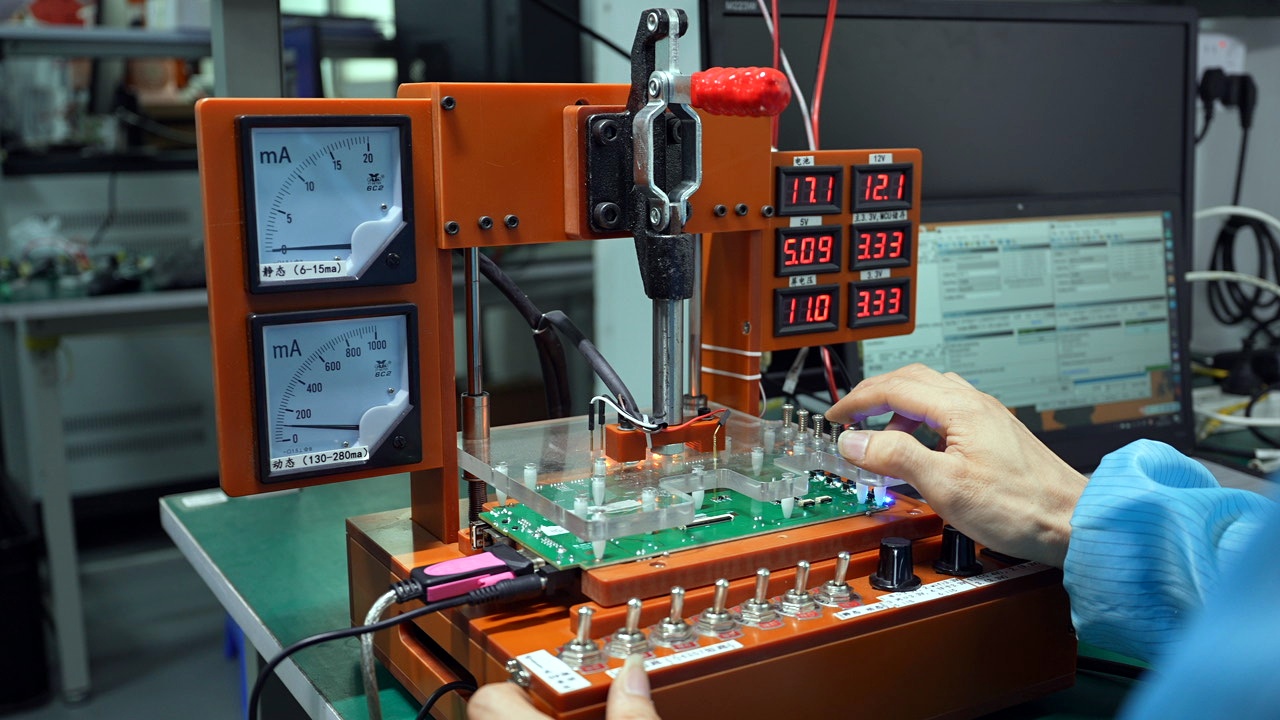

3. Teste funcional: requer equipamentos especializados e procedimentos de teste personalizados para verificar a função do PCB.
4. Inspeção óptica automática (AOI): A AOI Inspeção usa câmeras para digitalizar juntas de solda e defeitos de componentes, como pontes, desalinhamento e peças ausentes.
5.x-raiosx-raios: usa raios-X para verificar as juntas ocultas (BGA, QFN), vazios ou defeitos de solda.
Não importa que tipo de teste eletrônico você use, ele traz benefício para a placa de circuito impresso (PCB). Os testes durante o estágio de design ajudam os designers a evitar falhas na produção em massa, reduz os custos, reduz os ciclos de desenvolvimento e aceleram a produção. O teste abrangente garante que os PCBs atendam a todos os requisitos de projeto elétrico, mecânico e estrutural, melhorando a confiabilidade do produto.
O teste de PCB é importante para a qualidade do produto. Na Fanway, oferecemos uma ampla gama de soluções de teste, incluindo inspeção de componentes, teste personalizado. Entre em contato conosco hoje, obtenha mais detalhes.
-
